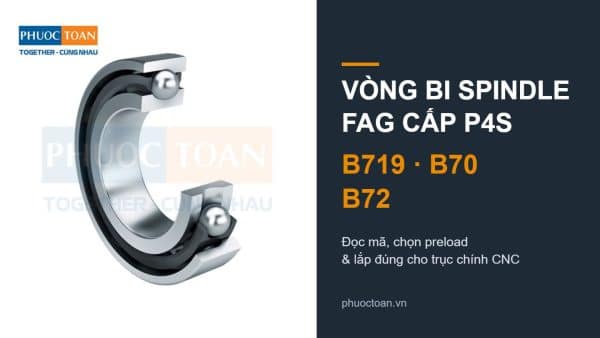

Vòng Bi Spindle FAG B719, B70, B72 Cấp P4S: Đọc Mã, Chọn Preload Và Lắp Đúng Cho Trục Chính CNC
Trục chính máy CNC là nơi vòng bi quyết định trực tiếp độ nhám bề mặt, độ đảo dao và tuổi thọ cả cụm spindle. Khi tháo một cụm trục chính ra sửa, kỹ thuật viên thường gặp những mã như B7014-E-T-P4S-UL hay HCB71914-C-T-P4S-DUL. Mỗi cụm ký tự phía sau quy định một thông số ảnh hưởng đến tốc độ, độ cứng vững và cách lắp.
Bài viết này tập trung vào vòng bi spindle FAG (super precision spindle bearings) dãy B719, B70, B72 và các biến thể HCB, HS, HC theo catalogue Schaeffler SP 1 – Super Precision Bearings (bản 2019). Phần kiến thức chung về vòng bi tiếp xúc góc 70xx, 72xx, 73xx đã có trong bài vòng bi tiếp xúc góc FAG cho máy CNC, ở đây chỉ đi sâu vào những gì riêng của vòng bi trục chính cấp chính xác cao.
Vòng bi spindle FAG khác vòng bi tiếp xúc góc thông thường ở đâu?
Về hình dạng, vòng bi spindle là vòng bi cầu tiếp xúc góc một dãy. Điểm khác nằm ở ba chỗ mà vòng bi tiếp xúc góc công nghiệp thông thường không có:
- Cấp chính xác P4S: tiêu chuẩn riêng của Schaeffler, trong đó sai lệch kích thước chính tối thiểu theo ISO cấp 4, còn toàn bộ dung sai hình học và độ đảo theo ISO cấp 2.
- Hệ “universal”: vòng bi đơn ghép được thành cặp, bộ ba, bộ bốn theo bất kỳ kiểu bố trí nào mà vẫn đạt cấp preload ghi trên mã.
- Vòng cách vải ép (hậu tố T) dẫn hướng trên vòng ngoài, chạy tốt khi thiếu dầu ngắn hạn; nhiệt độ tối đa +100 °C.
Theo SP 1, vòng bi spindle làm việc trong khoảng −30 °C đến +100 °C, giới hạn bởi mỡ, phớt và vật liệu vòng cách. Vì vậy không thể thay vòng bi 7014 cấp thường vào chỗ B7014-E-T-P4S-UL: kích thước giống nhau nhưng độ đảo, preload và vòng cách đều khác.
Dãy B719, B70, B72 và các kiểu B, HCB, HS, HC
Ký hiệu dãy kích thước cho biết với cùng đường kính lỗ, vòng bi mỏng hay dày đến đâu. Schaeffler gọi 719 là dãy nhẹ, 70 là dãy trung bình và 72 là dãy nặng. Ví dụ với cỡ lỗ mã 14 (d = 70 mm), số liệu trong bảng kích thước SP 1:
| Mã (góc 25°) | d × D × B (mm) | Khối lượng (kg) | Đặc điểm |
|---|---|---|---|
| B71914-E-T-P4S | 70 × 100 × 16 | 0,339 | Thành mỏng, nhiều bi nhỏ, hợp trục chính đường kính lớn, gọn |
| B7014-E-T-P4S | 70 × 110 × 20 | 0,575 | Dãy phổ biến nhất trên trung tâm gia công |
| HCB7014-E-T-P4S | 70 × 110 × 20 | 0,492 | Cùng kích thước B7014, bi gốm nên nhẹ hơn |
| B7214-E-T-P4S | 70 × 125 × 24 | 1,09 | Bi lớn nhất, tải cao, tốc độ thấp hơn |
Trên cùng một dãy kích thước, FAG có nhiều kiểu kết cấu bên trong, phân biệt bằng tiền tố:
- B: kiểu cổ điển, bi lớn, góc 15° hoặc 25°, tải và độ cứng vững cao, tốc độ vừa phải; có đủ dãy 719, 70, 72.
- HCB: như B nhưng bi gốm silicon nitride (Si3N4); có dãy 719, 70, 72.
- HS / HC: bi nhỏ cho tốc độ rất cao, HS bi thép, HC bi gốm; theo SP 1 chỉ có dãy 719 và 70.
- RS / HCRS: bi lớn, góc 20°, cho trục phay tốc độ cao và motor spindle.
- XC: vòng thép Cronidur 30 chống ăn mòn, bi gốm cỡ nhỏ.
Nguyên tắc của Schaeffler: bi lớn (B, RS) khi tải cao, bi nhỏ (HS, HC, XC) khi ưu tiên tốc độ. Xem các mã tại vòng bi trục chính.
Góc tiếp xúc 15° (C), 20° (D), 25° (E): chọn theo kiểu gia công
Góc tiếp xúc nằm ở chữ cái ngay sau cỡ lỗ: C = 15°, D = 20°, E = 25°. Dãy B và HS/HC chỉ có C và E; góc 20° thuộc dòng RS. Góc càng lớn, khả năng chịu tải dọc trục càng cao.
Theo SP 1, vòng bi 15° chỉ có khoảng 45% độ cứng dọc trục của vòng bi 25°, trong khi độ cứng hướng kính chỉ cao hơn khoảng 10%. Xét cả hệ trục, bộ vòng bi 25° thường cứng vững hướng kính tốt hơn nhờ điểm đỡ cách xa nhau hơn.
| Góc tiếp xúc | Ưu điểm | Ứng dụng điển hình (theo SP 1) |
|---|---|---|
| 15° (C) | Cứng vững và tải hướng kính, tốc độ nhỉnh hơn khi chênh nhiệt ΔT nhỏ | Máy mài, thiết bị gia công chính xác, cụm ổ phía đầu puly |
| 20° (D) | Cân bằng cứng vững hai phương, chịu tải kết hợp, tốc độ rất cao khi ΔT lớn | Phay năng suất cao, trung tâm gia công, motor spindle |
| 25° (E) | Cứng vững dọc trục, chịu tải dọc trục và tải kết hợp, chịu được ΔT lớn giữa vòng trong và vòng ngoài | Máy tiện, máy phay, máy khoan, trung tâm gia công, motor spindle |
Lưu ý: cụm ổ lắp cứng với khoảng cách hai ổ ngắn rất nhạy với chênh nhiệt giữa trục và vỏ; vòng bi 15° dễ bị kẹt hướng kính hơn, vòng bi 20° và 25° ít nhạy hơn.
Cấp chính xác P4S và P4S-K5 của Schaeffler
Mọi vòng bi spindle trong SP 1 đều mang hậu tố P4S, tiêu chuẩn của Schaeffler tốt hơn P4 theo DIN 620: dung sai kích thước theo P4, độ đảo và độ song song theo P2.
- P4S: cấp tiêu chuẩn của vòng bi spindle FAG và vòng bi chặn BAX.
- P4S-K5: cung cấp theo thỏa thuận, dải dung sai đường kính bị thu hẹp còn 1/3 và nằm giữa miền dung sai, nên chặt hơn cả P2 về đường kính. Dùng khi cần kiểm soát độ dôi lắp ghép thật sát.
Trên vòng bi và bao bì còn có mã giá trị thực của đường kính lỗ, đường kính ngoài và sai lệch chiều rộng, dùng để ghép vòng bi với trục và vỏ đã đo. Ký hiệu hướng tải trên mặt trụ vòng ngoài chỉ phía vai lớn, tức phía nhận tải dọc trục.
Nếu gặp ký hiệu cấp chính xác khác như HG trên vòng bi cũ, lưu ý SP 1 bản 2019 chỉ liệt kê P4S và P4S-K5; hãy gửi nguyên mã để đối chiếu mã thay thế hiện hành.
Cách đọc mã vòng bi spindle FAG qua ví dụ
Cấu trúc ký hiệu theo SP 1 gồm: kiểu – dãy kích thước – cỡ lỗ – góc tiếp xúc – (phớt hoặc DLR) – vòng cách – cấp chính xác – cách bố trí + preload. Lấy ví dụ HCB7014-E-T-P4S-DUL:
| Thành phần | Ý nghĩa |
|---|---|
| HCB | Kiểu tiêu chuẩn bi lớn, bi gốm (hybrid) |
| 70 | Dãy trung bình |
| 14 | Cỡ lỗ 14 × 5 = 70 mm (mã 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm) |
| E | Góc tiếp xúc 25° |
| T | Vòng cách vải ép, dẫn hướng trên vòng ngoài |
| P4S | Cấp chính xác tiêu chuẩn FAG, tốt hơn P4 |
| DU | Bộ 2 vòng bi universal (U = vòng bi đơn universal, TU = bộ 3, QU = bộ 4, PU = bộ 5) |
| L | Preload nhẹ (M = trung bình, H = nặng) |
Các hậu tố hay gặp khác:
- 2RSD: bi lớn, phớt khe hở hai phía, đã nạp mỡ. Loại bi nhỏ có phớt thêm chữ S: HSS, HCS, XCS.
- DLR (Direct Lube): vòng ngoài có rãnh và lỗ dẫn dầu thẳng vào vùng tiếp xúc, dùng với dầu-khí.
- J24J: mạ crôm mỏng đường kính ngoài chống ăn mòn tiếp xúc, vẫn giữ dung sai P4S.
- GA21, L298, L055: vòng bi hở nạp sẵn mỡ từ nhà máy.
Hệ ký hiệu preload L, M, H là của FAG; không quy đổi preload giữa các hãng chỉ dựa trên chữ cái. Hướng dẫn đọc mã tổng quát có trong bài cách đọc mã vòng bi FAG/INA từ A đến Z.
Preload L, M, H và cách bố trí DB, DF, DT
Vòng bi universal (U) chịu tải dọc trục một chiều và tải hướng kính; khi ghép bộ, chiều ký hiệu trên vòng ngoài quyết định kiểu bố trí (dòng công nghiệp xem tại vòng bi cầu tiếp xúc góc):
- DB (chữ O, lưng đối lưng): chịu tải dọc trục hai chiều và mô men lật tốt, là kiểu phổ biến nhất ở đầu trục chính.
- DF (chữ X, mặt đối mặt): chịu tải dọc trục hai chiều, khả năng chống mô men lật thấp hơn DB.
- DT (song song, tandem): chỉ chịu tải dọc trục một chiều nhưng hai vòng bi chia tải; để chia đều, Schaeffler khuyên dùng các vòng bi có cùng sai lệch lỗ và đường kính ngoài.
Ví dụ trong SP 1: bốn vòng bi B7014-E-T-P4S-UL bố trí tandem – O – tandem ở đầu trục, phía sau là vòng bi đũa trụ hai dãy NN3011. Phần vòng bi đũa trụ cho trục chính xem thêm tại danh mục vòng bi trụ Schaeffler.
Chọn preload L, M hay H là cân bằng giữa độ cứng vững và tốc độ. Tốc độ giới hạn trong SP 1 tính cho vòng bi đơn tạo preload bằng lò xo; với bộ lắp cứng phải nhân hệ số giảm tốc fr, khoảng 0,25 đến 0,85 tùy kiểu bố trí, và preload H luôn cho hệ số thấp nhất. Với cụm tạo preload bằng lò xo, Schaeffler khuyên lực lò xo tối thiểu bằng preload M. Bi gốm chạy mát hơn và preload tăng ít hơn khi ΔT tăng.
Bôi trơn vòng bi spindle: mỡ hay dầu-khí?
Theo SP 1, bôi trơn mỡ hiện đạt hệ số tốc độ n·dM đến 2.000.000 min-1·mm; vòng bi kín nạp mỡ sẵn cho độ sạch cao nhất và lắp đơn giản. Ba loại mỡ FAG cho vòng bi siêu chính xác:
| Mỡ | Gốc làm đặc / dầu gốc | Nhiệt độ làm việc tối đa | n·dM (min-1·mm) | Vai trò |
|---|---|---|---|---|
| L252 | Lithium complex / PAO + ester | 80 °C | 2.000.000 | Mỡ tốc độ cao, mỡ tiêu chuẩn cho vòng bi spindle |
| L055 | Lithium / PAO + dầu khoáng | 80 °C | 800.000 | Mỡ chịu áp, cho ổ đỡ vít me, bàn xoay |
| L298 | Polycarbamide / PAO + ester | 110 °C | 1.300.000 | Mỡ nhiệt độ cao |
Lượng mỡ cho vòng bi hở rất nhỏ, ví dụ SP 1 khuyến nghị 7,1 cm³ cho B7014; nạp thừa là nguyên nhân quen thuộc gây nóng trục chính. Sau khi lắp phải chạy chu trình phân bố mỡ: chạy và dừng xen kẽ, tăng dần tốc độ, đo nhiệt sát vòng ngoài.
Khi tốc độ vượt khả năng của mỡ, chuyển sang bôi trơn dầu-khí (pneumatic oil lubrication, một dạng bôi trơn lượng tối thiểu). Các khuyến nghị chính của SP 1:
- Dầu tổng hợp loại ISO VG 68 + EP; lượng dầu khoảng 100 mm³/h là đủ nếu phủ hết bề mặt lăn và trượt.
- Khí sạch, hạt tối đa 1 µm, điểm sương +2 °C, áp suất ống cấp khoảng 3 bar.
- Mỗi vòng bi một vòi phun riêng (0,5 đến 1 mm), có lỗ thoát dầu hai phía; trục đứng cần lỗ thoát dưới từng ổ.
Chọn mỡ Arcanol cho các vị trí khác trong nhà máy, tham khảo bài cách chọn mỡ Arcanol cho vòng bi.
Lắp vòng bi spindle: độ sạch, lực siết và gia nhiệt
Vòng bi spindle FAG được sản xuất trong điều kiện rất sạch, và Schaeffler khuyến nghị lắp trong phòng lắp riêng, sạch. Những điểm kiểm tra bắt buộc theo SP 1:
- Khu vực lắp sạch, không bụi; đối chiếu mã vòng bi với bản vẽ; kiểm tra kích thước, hình học và độ sạch của lỗ vỏ, cổ trục.
- Lau lớp chống gỉ; bôi lớp rất mỏng mỡ lắp ráp Arcanol lên mặt lắp ghép. Không làm lạnh vòng bi quá mức vì nước ngưng gây gỉ.
- Xếp vòng bi đúng chiều ký hiệu hướng tải trên vòng ngoài.
- Siết đai ốc chính xác đúng lực: siết đến 3 lần mô men danh nghĩa, nới ra, rồi siết lại đúng mô men danh nghĩa, sau đó siết vít hãm.
- Nắp ép vòng ngoài cần có khe hở trước khi siết vít: 0,01 đến 0,02 mm với lỗ vòng bi đến 100 mm; 0,015 đến 0,03 mm với lỗ trên 100 mm.
Lực kẹp và mô men siết đai ốc
Lực kẹp và mô men siết khuyến nghị cho cỡ lỗ mã 14 (ren M70×2), tương ứng áp lực mặt đầu khoảng 10 MPa:
| Dãy | Lực kẹp (kN) | Mô men siết (Nm) |
|---|---|---|
| 719 | 6,12 | 49,7 |
| 70 | 9,04 | 73,4 |
| 72 | 13,4 | 109 |
Gia nhiệt khi lắp và theo dõi nhiệt độ vận hành
Gia nhiệt khi lắp: vòng bi tốc độ cao cần độ dôi lớn để vòng trong không bị nhấc khỏi trục do lực ly tâm. Schaeffler khuyên dùng máy gia nhiệt cảm ứng (dòng HEATER); nhiệt độ gia nhiệt cho phép tra trong ứng dụng PrecisionDesk. Không dùng đèn khò. Các lỗi lắp đặt phổ biến khác được tổng hợp trong bài 5 lỗi lắp đặt vòng bi Schaeffler thường gặp.
Khi vận hành, SP 1 lưu ý xu hướng quan trọng hơn giá trị tuyệt đối: ổn định ở +40 °C không có hại, nhưng tăng nhanh từ +35 °C lên +40 °C có thể là dấu hiệu hư hỏng sớm.
Câu hỏi thường gặp về vòng bi spindle FAG
Vòng bi HCB có lắp thay trực tiếp cho vòng bi B cùng cỡ không?
Về kích thước thì được (cùng 70 × 110 × 20 mm), nhưng bi gốm làm thay đổi độ cứng vững, preload thực tế và tốc độ giới hạn. Nên thay cả bộ cùng loại, không trộn B và HCB trong một cụm ổ.
Có thể ghép hai vòng bi UL mua lẻ thành cặp DB không?
Có, đó là lợi thế của hệ universal. Nên chọn hai vòng bi có mã giá trị thực của lỗ và đường kính ngoài giống nhau, hoặc đặt sẵn bộ DUL.
Câu hỏi chọn giữa bộ vòng bi tiếp xúc góc, vòng bi bốn điểm hay vòng bi hai dãy được so sánh trong bài so sánh vòng bi tiếp xúc góc, bốn điểm và hai dãy.
Trục chính đang dùng mỡ, muốn tăng tốc độ thì làm gì trước?
Kiểm tra tốc độ giới hạn (mỡ) của đúng mã, đã nhân hệ số giảm theo bố trí và preload. Nếu thiếu, cân nhắc bi gốm, kiểu bi nhỏ (HC, HS), giảm preload hoặc chuyển sang dầu-khí, và tính lại độ cứng vững cả cụm.
