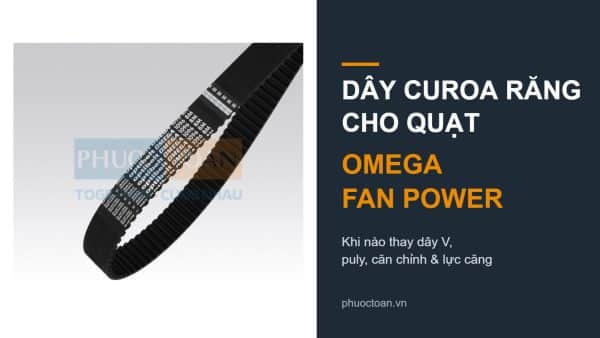

Dây Curoa Răng Optibelt OMEGA FAN POWER Cho Quạt Công Nghiệp: Khi Nào Nên Thay Dây V và Cần Chuẩn Bị Gì

Quạt công nghiệp chạy liên tục, tải đều, nhưng bộ dây curoa chữ V trên quạt vẫn cần kiểm tra và căng lại định kỳ. Khi dây trượt, một phần công suất động cơ biến thành nhiệt và tốc độ quạt dao động theo độ chùng của dây. Vì vậy câu hỏi “có nên chuyển quạt sang dây răng” thường được đặt ra, nhất là với quạt lớn chạy suốt ngày đêm.

Optibelt có một dòng dây răng phát triển riêng cho bài toán này: optibelt OMEGA FAN POWER. Bài viết tập trung vào dòng này và dòng anh em OMEGA HP, cùng những việc cần làm khi chuyển một bộ truyền quạt từ dây V sang dây răng. Thông số lấy từ “Technical Manual Rubber Timing Belt Drives” của Optibelt. Phần so sánh chung giữa các profile OMEGA, HTD, STD đã có ở bài dây curoa răng Optibelt Omega, HTD, STD khác nhau thế nào, còn tổng quan các dòng dây cho quạt, HVAC và máy nén khí xem tại dây curoa Optibelt cho quạt công nghiệp.

Optibelt OMEGA FAN POWER được thiết kế cho yêu cầu gì?

Theo Technical Manual, OMEGA FAN POWER là “dây răng hiệu suất cao cho truyền động quạt trong ngành dầu khí”, dành cho quạt có tỷ số truyền trung bình và cao. Optibelt liệt kê các yêu cầu mà dòng dây này được tối ưu để đáp ứng:

Chống tĩnh điện theo ISO 9563 ngay ở bản tiêu chuẩn, có ghi nhãn tương ứng.
Tối ưu để giảm mòn khi răng ăn khớp.
Tuổi thọ dài, không cần bảo trì (không căng lại) khi lắp đúng.
Hiệu suất truyền động cao.
Lưu lượng gió ổn định nhờ truyền động đồng bộ, không trượt.
Chịu được tác động bên ngoài như dao động nhiệt độ và độ ẩm.

Tính chống tĩnh điện là điểm đáng chú ý. Optibelt giải thích: dây có độ dẫn điện kém có thể tích điện đến mức gây tia lửa, nguy hiểm trong khu vực có khí cháy. Tính chống tĩnh điện phải được kiểm tra theo ISO 9563 và xác nhận bằng chứng chỉ kiểm tra. Trong họ OMEGA, chỉ OMEGA FAN POWER và OMEGA HP, OMEGA HL ở profile 8M, 14M là chống tĩnh điện theo ISO 9563 ở bản tiêu chuẩn.

Về nhiệt độ, Technical Manual ghi dây OMEGA chịu nhiệt môi trường khoảng –30 °C đến +100 °C; ngoài dải này dây lão hóa, giòn nhanh. Optibelt có thể cung cấp kết cấu đặc biệt chịu đến +140 °C theo yêu cầu, cần liên hệ bộ phận kỹ thuật của hãng.

Cấu tạo và profile 8M FP, 14M FP

Technical Manual mô tả bốn lớp cấu tạo của OMEGA FAN POWER:

Lớp lưng: polychloroprene gia cường sợi aramid, có khả năng chịu dầu khoáng và độ ẩm ở mức nhất định, chống mài mòn do ma sát.
Lõi chịu kéo: các cặp sợi thủy tinh xoắn ngược chiều, bền kéo rất cao, rất mềm dẻo và giãn rất thấp.
Răng: hỗn hợp mới gia cường sợi aramid, chịu cắt cao; hõm nhỏ trên đỉnh răng giúp chạy êm.
Vải mặt răng: polyamide hệ số ma sát rất thấp, ít ồn, bảo vệ răng khỏi mòn sớm và gãy răng.

Dây chạy trên puly răng optibelt ZRS HTD hoặc ZRS RPP; dùng puly khác cần hỏi kỹ thuật Optibelt. Dải tiêu chuẩn theo Technical Manual:

Thông số	8M FP	14M FP
Bước răng (mm)	8	14
Chiều cao dây / chiều cao răng, giá trị trung bình (mm)	5,4 / 3,2	9,5 / 5,6
Chiều dài chuẩn (mm) và số răng	2000 (250), 2240 (280), 2400 (300), 2600 (325), 2800 (350)	2800 (200), 3150 (225), 3360 (240), 3500 (250), 3850 (275), 4326 (309), 4578 (327)
Bản rộng tiêu chuẩn (mm)	30, 50, 85	55, 85

Kích thước và bản rộng khác có thể đặt theo yêu cầu, xem thêm trang dây curoa Optibelt OMEGA FAN POWER. Trong bảng của hãng, các mã 8M FP được đánh dấu là không có sẵn kho tại nhà máy, nên cần tính thời gian đặt hàng. Ví dụ ký hiệu đặt hàng: optibelt OMEGA FAN POWER 2000 8M FP 30 nghĩa là chiều dài chuẩn 2.000 mm, profile 8M bản FAN POWER, bản rộng 30 mm.

OMEGA FAN POWER và OMEGA HP, OMEGA HL: chọn dòng nào?

Với quạt không nằm trong khu vực yêu cầu chống tĩnh điện hoặc cần profile nhỏ hơn, Optibelt có hai dòng dây răng hiệu suất cao khác dùng cùng puly HTD / RPP. Bảng dưới chỉ so sánh các điểm liên quan đến quạt, theo Technical Manual:

Tiêu chí	OMEGA FAN POWER	OMEGA HP	OMEGA HL
Định hướng	Quạt trong ngành dầu khí	Tải cao, tốc độ thấp và cao, tải đều không va đập mạnh	Mô-men cao, va đập mạnh
Profile	8M FP, 14M FP	3M, 5M, 8M, 14M HP	8M HL, 14M HL
Lõi	Sợi thủy tinh	Sợi thủy tinh	Sợi thủy tinh cường độ cao hơn
Chống tĩnh điện ISO 9563	Tiêu chuẩn	Tiêu chuẩn ở 8M, 14M	Tiêu chuẩn ở 8M, 14M
Mức công suất hãng công bố	Bảng công suất riêng	Cao hơn tới 150% so với OMEGA	Cao hơn HP tới 15%
Bản rộng tiêu chuẩn 8M / 14M (mm)	30, 50, 85 / 55, 85	20, 30, 50, 85 / 40, 55, 85, 115, 170	20, 30, 50, 85 / 40, 55, 85, 115, 170

Trong hướng dẫn chọn profile, Optibelt xếp OMEGA HP và OMEGA FAN POWER chung một biểu đồ chọn theo công suất thiết kế và tốc độ puly nhỏ, nhưng mỗi dòng có bảng công suất danh định riêng. Không lấy công suất của HP để tính cho FAN POWER và ngược lại. Hai dòng HP và HL có tại trang Optibelt OMEGA High Power / High Load.

Gợi ý thực tế: quạt trong khu vực có khí, hơi dễ cháy, ưu tiên FAN POWER hoặc HP / HL profile 8M, 14M có chứng nhận ISO 9563; quạt trong nhà xưởng thông thường có thể chọn HP để có thêm lựa chọn bản rộng.

Vì sao dùng dây răng cho quạt thay vì dây V?

Dây V truyền lực bằng ma sát, nên luôn có một mức trượt nhất định. Chính tài liệu dây V của Optibelt nêu: khi tải định mức, độ trượt của bộ truyền dây V không nên vượt 1%, và trượt trên 2% do căng thiếu hoặc quá tải sẽ làm tuổi thọ dây giảm đáng kể. Trong thực tế, dây V còn bị chùng dần theo thời gian chạy, nên tổ bảo trì phải kiểm tra và căng lại định kỳ.

Dây răng truyền lực bằng ăn khớp, không trượt. Đối với quạt, điều đó dẫn tới ba lợi ích mà Optibelt nêu:

Tốc độ quạt ổn định: lưu lượng gió không phụ thuộc vào độ chùng của dây.
Không cần căng lại: Technical Manual ghi dây răng Optibelt có độ giãn cực thấp, không cần căng thêm sau khi lắp đúng.
Hiệu suất cao: nhờ vải mặt răng đặc biệt và kết cấu dây mềm dẻo, Optibelt công bố hiệu suất bộ truyền dây OMEGA lên tới 98%.

Về điện năng tiết kiệm được, bài viết này không đưa ra con số chung. Mức chênh lệch phụ thuộc tình trạng bộ dây V hiện hữu: bộ dây căng đúng, puly tốt sẽ chênh ít; bộ dây chùng, puly mòn rãnh sẽ chênh nhiều. Cách đáng tin cậy là đo công suất điện động cơ trước và sau khi chuyển đổi ở cùng điểm làm việc của quạt. Cân nhắc đầy đủ giữa hai loại dây xem thêm bài so sánh dây curoa V và timing belt.

Khi nào nên chuyển quạt sang OMEGA FAN POWER, khi nào chưa nên?

Từ đặc tính dây răng và yêu cầu lắp đặt trong tài liệu Optibelt, có thể rút ra danh sách kiểm tra sau. Đây là đánh giá kỹ thuật, không thay cho tính toán bộ truyền.

Nên cân nhắc chuyển khi	Chưa nên chuyển khi
Quạt chạy liên tục, tải đều, chi phí dừng máy cao	Bệ động cơ, khung quạt không đủ cứng, khoảng cách trục thay đổi khi chạy
Bộ dây V phải căng lại thường xuyên, dây mòn hông nhanh	Không thể căn thẳng trục trong dung sai cho phép của dây răng
Khu vực yêu cầu dây chống tĩnh điện có chứng nhận	Nhiệt độ môi trường thường xuyên vượt dải của dây và chưa đặt bản chịu nhiệt
Cần tốc độ quạt chính xác, ổn định lưu lượng	Không đủ hành trình chỉnh trục để lắp dây mà không cần nạy
Bộ truyền nhiều dây V, muốn gọn hơn và bớt tải lên ổ	Chiều dài cần dùng nằm ngoài dải tiêu chuẩn và không chờ được hàng đặt

Một lưu ý quan trọng khi chuyển: dây V có thể trượt khi quá tải tức thời, còn dây răng thì không. Toàn bộ mô-men đỉnh, kể cả lúc khởi động, sẽ truyền thẳng vào răng dây, trục và ổ đỡ. Vì vậy khi tính bộ truyền mới, phải đưa đúng chế độ khởi động và kiểu động cơ vào hệ số tải tổng c₂ theo phương pháp tính của Optibelt.

Chuyển đổi từ dây V: puly, khoảng cách trục và mép chặn

Dây răng không chạy trên puly rãnh V, nên chuyển đổi luôn đi kèm thay puly. Các điểm cần xử lý theo Technical Manual:

Puly: dùng puly optibelt ZRS profile HTD hoặc RPP đúng bước 8M hoặc 14M, kiểu lỗ bạc côn TB để lắp nhanh. Sau khi chạy 0,5 đến 1 giờ, kiểm tra lại mô-men siết vít bạc côn bằng cờ lê lực.
Tỷ số truyền theo số răng: tỷ số là tỷ lệ số răng hai puly, không còn “trượt bù”. Tốc độ quạt sau chuyển đổi cần tính lại để không vượt tốc độ cho phép của cánh quạt.
Khoảng cách trục: dây răng chỉ có các chiều dài chuẩn theo bước răng. Với FAN POWER, 8M FP từ 2.000 đến 2.800 mm, 14M FP từ 2.800 đến 4.578 mm. Khoảng cách trục mới phải khớp một trong các chiều dài này, kèm hành trình chỉnh để lắp và căng dây.
Bản rộng dây: Optibelt khuyến nghị bản rộng dây không vượt đường kính chia của puly nhỏ nhất trong bộ truyền.
Mép chặn (flange): nếu khoảng cách trục lớn hơn hoặc bằng 8 lần đường kính chia puly nhỏ, một puly cần có mép chặn hai bên.
Con lăn căng: nên tránh. Nếu bắt buộc, đặt ở nhánh chùng, đường kính không nhỏ hơn puly nhỏ nhất khuyến nghị cho profile, con lăn ngoài lưng phải phẳng, tuyệt đối không dùng con lăn có độ phồng (crowned).

Khi dùng nhiều dây răng song song trên một bộ truyền, Optibelt yêu cầu đặt theo bộ để các dây được cắt từ cùng một ống sản xuất, có chiều dài như nhau.

Căn chỉnh trục và lực căng: hai việc quyết định tuổi thọ

Optibelt nhấn mạnh tuổi thọ kém trong thực tế thường do lỗi lắp đặt và bảo trì. Dây răng nhạy với lệch trục hơn dây V, vì răng phải ăn khớp đều trên toàn bộ bản rộng. Dung sai song song trục cho phép theo Technical Manual:

Bản rộng dây (mm)	Sai lệch góc cho phép
≤ 25	± 1°
> 25 đến ≤ 50	± 0,5°
> 50 đến ≤ 100	± 0,25°
> 100	± 0,15°

Với bản 85 mm phổ biến ở quạt, dung sai chỉ ±0,25°, khó đạt bằng thước thẳng. Nên căn bằng thiết bị laser như Optibelt Laser Pointer II.

Về lực căng, Optibelt không chấp nhận cách “ấn ngón tay”: căng thiếu hay căng thừa đều làm dây hỏng sớm, căng thừa còn thường gây hỏng ổ trục động cơ hoặc máy công tác. Lực căng tĩnh phải được tính cho từng bộ truyền, sau đó kiểm tra bằng lực thử F đặt giữa nhánh và độ võng tương ứng, hoặc bằng tần số dao động nhánh dây với máy đo lực căng tần số Optibelt TT. Khi lắp, phải rút ngắn khoảng cách trục để đưa dây vào hoàn toàn không dùng lực; nạy dây qua mép puly sẽ làm hỏng lõi thủy tinh mà không nhìn thấy ngay. Quy trình chung xem thêm bài hướng dẫn căn chỉnh và căng dây curoa Optibelt.

Tiếng ồn, khởi động và các lỗi thường gặp sau chuyển đổi

Profile OMEGA có răng tối ưu và hõm trên đỉnh răng để giảm ồn. Tuy vậy, nếu sau chuyển đổi quạt ồn hơn, bảng “Problems – Causes – Remedies” của Optibelt chỉ ra nguyên nhân:

Hiện tượng	Nguyên nhân	Cách khắc phục
Ồn bất thường	Lệch trục, căng quá, puly quá nhỏ, quá tải, dây quá rộng ở tốc độ cao	Căn lại trục, giảm lực căng, tăng đường kính puly, thiết kế lại với profile lớn hơn
Mòn mạnh mặt răng	Sai lực căng, chọn sai bước, quá tải	Chỉnh lực căng, kiểm tra profile, dùng dây rộng hơn
Mòn mép dây, dây chạy dạt	Trục không song song, puly không thẳng hàng, mép chặn sai	Căn lại trục, puly; lắp lại mép chặn
Gãy răng	Quá ít răng ăn khớp, quá tải	Tăng đường kính puly nhỏ hoặc dùng dây rộng hơn
Lưng dây giòn, nứt	Nhiệt độ môi trường trên +100 °C	Dùng bản chịu nhiệt đặc biệt

Với quạt lớn, quán tính cánh quạt cao, giai đoạn khởi động là lúc dây răng chịu tải lớn nhất. Khi động cơ khởi động trực tiếp, nên kiểm tra lại hệ số tải và cân nhắc khởi động mềm hoặc biến tần nếu hệ thống đã có sẵn. Đây là khuyến nghị kỹ thuật chung, không phải điều kiện bắt buộc của Optibelt.

Câu hỏi thường gặp về Optibelt OMEGA FAN POWER

Có thể lắp OMEGA FAN POWER lên puly HTD 14M đang có không?

Có. Theo Optibelt, FAN POWER chạy trên puly ZRS HTD hoặc RPP. Cần kiểm tra puly không mòn răng và đủ rộng cho bản dây.

OMEGA FAN POWER có phải căng lại định kỳ như dây V không?

Không. Technical Manual ghi dây răng Optibelt không cần căng thêm sau khi lắp đúng lực căng tính toán, nhưng vẫn nên kiểm tra định kỳ tình trạng dây và puly.

Quạt trong nhà xưởng thông thường có cần bản chống tĩnh điện không?

Không bắt buộc nếu khu vực không yêu cầu. Khi đó có thể cân nhắc OMEGA HP để có nhiều lựa chọn profile và bản rộng hơn.
