Timing Belt Là Gì?
Timing belt (hay còn gọi là dây curoa đồng bộ, dây curoa răng, synchronous belt) là loại dây truyền động có các răng ăn khớp cơ học với rãnh răng trên puly, tạo ra chuyển động đồng bộ tuyệt đối giữa trục dẫn và trục bị dẫn.
Timing belt = Dây curoa + Bánh răng: Nó kết hợp tính linh hoạt của đai và tính chính xác của bánh răng — không trượt, không cần căng lại định kỳ, không cần bôi trơn.

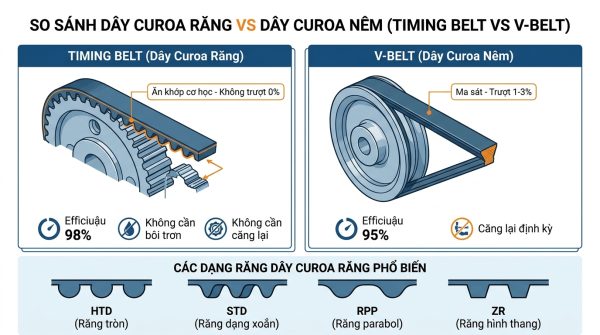

So sánh nhanh với V-belt:
| Tiêu chí | V-Belt | Timing Belt |
|---|---|---|
| Nguyên lý | Ma sát | Ăn khớp cơ học |
| Trượt | Có (1-3%) | Không có (0%) |
| Đồng bộ tỷ số truyền | Gần đúng | Chính xác 100% |
| Bảo trì | Căng lại định kỳ | Không cần căng |
| Hiệu suất | ~95% | ~98% |
| Bôi trơn | Không | Không |
| Tiếng ồn | Trung bình | Thấp (STD, RPP) |
| Giá | Thấp | Cao hơn 30-50% |
Cấu Tạo Của Timing Belt
Một timing belt điển hình gồm 4 lớp:
- Lõi cáp chịu lực (Tension Cord): Sợi thủy tinh (glass fiber) hoặc thép carbon — quyết định khả năng chịu tải và độ bền kéo dài của đai.
- Ma trận cao su (Elastomer Body): Neoprene hoặc Polyurethane (PU) — giữ hình dạng răng và liên kết các lớp.
- Răng đai (Tooth Profile): Phần ăn khớp với rãnh puly — quyết định độ chính xác và khả năng truyền tải.
- Lớp vải phủ răng (Tooth Fabric): Polyamide (nylon) — chống mài mòn mặt răng, giảm hệ số ma sát.
Phân Biệt Các Dạng Răng Timing Belt Phổ Biến
HTD (High Torque Drive) — Cung Tròn Tiêu Chuẩn
Nhận dạng: Răng hình cung tròn, tròn đều hai bên. Bước răng phổ biến: 3M, 5M, 8M, 14M, 20M Ưu điểm: Tiêu chuẩn ISO toàn cầu, phổ biến nhất, dễ thay thế puly, giá hợp lý. Dùng khi: Hầu hết ứng dụng máy công nghiệp thông thường — quạt, bơm, máy đóng gói, băng chuyền.
STD (Super Torque Drive) — Involute (Thân Khai)
Nhận dạng: Răng hình involute (thân khai) — mặt răng cong theo đường thân khai. Bước răng: S2M, S3M, S5M, S8M, S14M Ưu điểm: Vận hành cực êm ái, tiếng ồn thấp hơn HTD 3-5 dB, định vị chính xác cao nhất. Dùng khi: Máy CNC trục tuyến tính, robot cánh tay, thiết bị y tế, máy in chính xác cao.
RPP (Reduced Pitch Profile) — Parabolic Giảm Ồn
Nhận dạng: Răng hình cầu với rãnh thoát khí ở tâm, tương thích puly HTD. Bước răng: RPP3, RPP5, RPP8, RPP14 Ưu điểm: Tiếng ồn thấp hơn HTD, lắp vừa puly HTD tiêu chuẩn — không cần đổi puly. Dùng khi: Nâng cấp hệ thống HTD muốn giảm ồn mà không thay puly.
ZR — Hệ Inch Cổ Điển
Nhận dạng: Răng hình thang, tiêu chuẩn DIN 7721. Ký hiệu: MXL, XL, L, H, XH, XXH Dùng khi: Thiết bị nhập khẩu hệ Mỹ, máy văn phòng, máy dệt cũ.
Timing Belt Được Dùng Trong Những Ngành Nào?
Bảng tra nhanh theo ngành công nghiệp:
| Ngành | Dòng timing belt khuyên dùng | Lý do |
|---|---|---|
| Máy đóng gói, chiết rót | HTD 8M, HTD 14M | Đồng bộ chính xác, không trượt, sạch sẽ |
| Máy CNC, trục tuyến tính | STD S5M, S8M | Êm ái, chính xác vị trí ±0,01mm |
| Quạt công nghiệp lớn | OMEGA FAN POWER 8M, 14M | Tối ưu cho tải dao động, khoảng cách trục lớn |
| Máy nén khí công suất cao | OMEGA HP 8M HP, 14M HP | Chịu tải cao, nhiệt cao, liên tục |
| Robot, cánh tay cơ khí | STD S3M, S5M | Đảo chiều liên tục, không rơ |
| Máy in, máy photocopy | ZR XL, L (hệ inch) | Thiết bị gốc hệ Mỹ, bước răng nhỏ |
| Máy nông nghiệp hiện đại | HTD 8M, RPP8 | Bụi bặm, thay đổi tải, không cần bôi trơn |
Khi Nào Nên Dùng Timing Belt Thay V-Belt?
Chuyển sang timing belt khi máy của bạn có ít nhất 1 trong 5 yêu cầu sau:
- ✅ Cần đồng bộ tuyệt đối — ví dụ: hệ thống cam trục khuỷu, máy đóng gói định lượng, máy in.
- ✅ Không thể dừng máy để căng đai — nhà máy hoạt động 24/7 liên tục.
- ✅ Môi trường không được dính dầu mỡ — thực phẩm, dược phẩm, phòng sạch.
- ✅ Hiệu suất cao là ưu tiên — tiết kiệm điện, giảm phát nhiệt.
- ✅ Tỷ số truyền cao và khoảng cách trục nhỏ — không đủ chỗ dùng V-belt đôi.
Thông Số Kỹ Thuật Cần Biết Khi Chọn Timing Belt
Để đặt mua timing belt đúng, cần cung cấp 4 thông số:
| Thông số | Ký hiệu | Ví dụ |
|---|---|---|
| Dạng răng | HTD / STD / RPP / ZR | HTD |
| Bước răng (mm) | 3M / 5M / 8M / 14M… | 8M |
| Chiều dài pitch (mm) | Lp | 1440 mm |
| Chiều rộng đai (mm) | b | 50 mm |
Ví dụ đặt hàng chuẩn: Optibelt OMEGA HP 8M 1440-50
💡 Không đo được? Quấn một sợi dây mềm vào đường chia (pitch line) của đai một vòng → đo chiều dài sợi dây → đó là Lp (pitch length).
Cách Lắp Và Bảo Trì Timing Belt Đúng Kỹ Thuật
Timing belt không cần căng định kỳ như V-belt, nhưng vẫn cần một số lưu ý khi lắp:

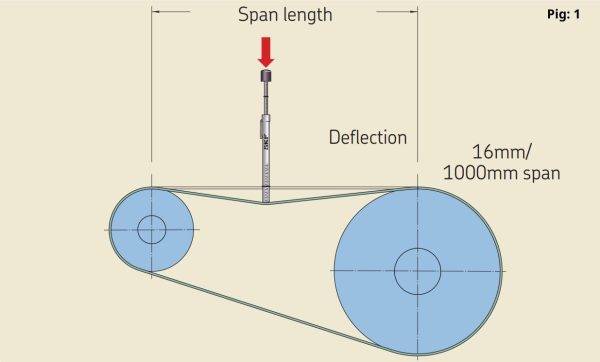

Khi lắp timing belt mới:
- Căng vừa đủ để đai không bị lệch rãnh — không được căng quá mức (gây rách vải răng).
- Kiểm tra độ thẳng hàng của hai puly bằng thước thẳng hoặc đèn laser.
- Đảm bảo không có vật cản vào trong đai khi chạy.
Khi vận hành:
- Timing belt KHÔNG cần bôi trơn — dầu mỡ sẽ làm phồng cao su và hỏng vải răng.
- Nhiệt độ vận hành cho phép: -20°C đến +100°C (tùy dòng sản phẩm).
- Khoảng cách trục cố định — không điều chỉnh sau khi lắp.
Dấu hiệu cần thay timing belt:
- Răng đai bị mòn không đều, sứt mẻ.
- Vải phủ răng bị bong tróc hoặc xơ.
- Đai bị nứt ngang thân (do uốn quá mức hoặc lạnh quá).
- Máy phát ra tiếng kêu lạch cạch khi chạy.
Liên Hệ Mua Dây Curoa Timing Belt Optibelt tại Phước Toàn
Để đảm bảo hiệu suất hoạt động tốt nhất cho máy móc, quý khách hàng cần lựa chọn dòng sản phẩm Optibelt chính hãng Đức, tránh mua phải các dòng sản phẩm nhái, hàng giả kém chất lượng trên thị trường.
Công ty TNHH Dịch Vụ Kỹ Thuật Phước Toàn là nhà cung cấp uy tín các dòng dây đai truyền động Optibelt tại Việt Nam. Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng Optibelt 100% với đầy đủ CO/CQ từ nhà sản xuất.
- Đầy đủ dải kích thước chiều dài (610mm – 3480mm) và hỗ trợ cắt chiều rộng đai theo yêu cầu cụ thể của khách hàng.
- Dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ thiết kế hệ truyền động phù hợp nhất với nhu cầu sử dụng thực tế của bạn.
- Sẵn kho: HTD 3M / 5M / 8M / 14M — chiều dài phổ biến.
- Đặt theo yêu cầu: OMEGA HP, STD, RPP, ZR — giao hàng trong 3–5 ngày làm việc.
