Dây Curoa Răng Timing Belt Optibelt: Phân Loại & Bảng Tra Kích Thước 2026

Tìm hiểu toàn bộ các dòng dây curoa răng Timing Belt Optibelt (HTD, STD, RPP, ZR, Omega HP). Bảng tra kích thước bước răng chi tiết, ứng dụng thực tế và tư vấn lựa chọn từ Phước Toàn — đại lý chính hãng tại Việt Nam.

Bạn muốn xem nhanh?

Nhờ ChatGPT tóm tắt nội dung bài viết này chỉ trong vài giây.

TÓM TẮT VỚI CHATGPT

Dây Curoa Răng Timing Belt Là Gì? Tại Sao Ngành Công Nghiệp Cần Loại Đai Này?

Trong các hệ thống truyền động công nghiệp đòi hỏi độ chính xác đồng bộ tuyệt đối — từ dây chuyền đóng gói tự động, máy in kỹ thuật số, thiết bị y tế cho đến các hệ thống quạt công nghiệp HVAC — dây curoa răng (Timing Belt) là giải pháp không thể thay thế.

Khác với dây curoa nêm (V-belt) hoạt động theo nguyên lý ma sát, timing belt truyền chuyển động thông qua sự ăn khớp cơ học giữa các răng của đai và rãnh răng của puly. Điều này mang lại:

Truyền động đồng bộ tuyệt đối — Không có hiện tượng trượt (zero slip), đảm bảo tỷ số truyền chính xác 100%.
Không cần căng lại đai định kỳ — Không phụ thuộc vào lực ma sát nên không cần duy trì lực căng cao liên tục.
Vận hành êm ái, ít tiếng ồn — Đặc biệt với các profil răng hiện đại STD và RPP.
Hiệu suất truyền động lên đến 98% — Cao hơn đáng kể so với dây curoa nêm (~95%).
Không cần bôi trơn — Giảm bụi bẩn, thích hợp cho môi trường thực phẩm, dược phẩm.

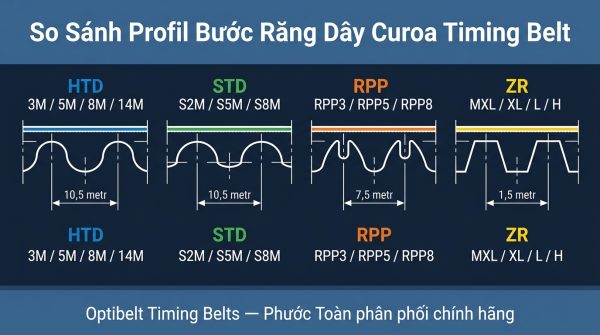

Phân Loại Các Dòng Dây Curoa Răng Timing Belt Optibelt

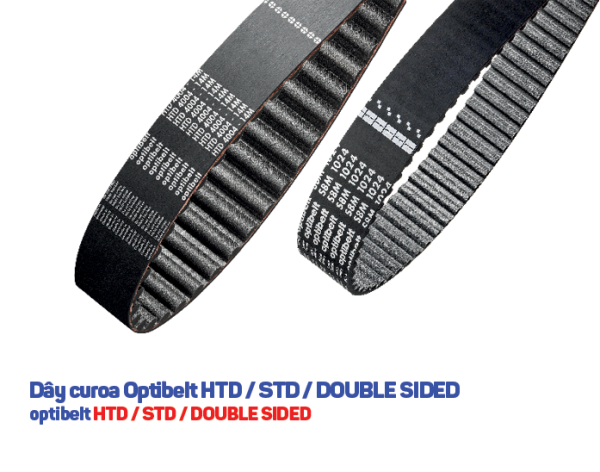

1. Optibelt HTD / HTD HP (High Torque Drive)

Dạng răng (Profile): Dạng cung tròn (Curvilinear) theo tiêu chuẩn ISO, phân bổ ứng suất đều trên toàn tiết diện răng.

Ký hiệu kích thước: 3M – 5M – 8M – 14M – 20M (con số = bước răng tính bằng mm)

Dạng răng (Profile)	Bước răng (mm)	Chiều cao răng (mm)	Ứng dụng tiêu biểu
HTD 3M	3	2.0	Thiết bị y tế, máy in, robot
HTD 5M	5	3.4	Máy CNC, thiết bị tự động hóa
HTD 8M	8	6.0	Quạt công nghiệp, bơm, máy nén
HTD 14M	14	10.0	Thiết bị hạng nặng, máy xây dựng
HTD 20M	20	13.2	Gearbox công suất lớn

Ưu điểm: Tiêu chuẩn toàn cầu, phổ biến nhất, dễ thay thế, dùng chung puly HTD tiêu chuẩn.

2. Optibelt OMEGA HP & OMEGA FAN POWER

Phiên bản nâng cấp hiệu suất siêu cao của dòng HTD/RPP — thiết kế đặc biệt cho ứng dụng tải nặng và tốc độ cao trong ngành quạt và máy nén.

Thông số nổi bật:

Khả năng truyền công suất tăng 180% so với HTD tiêu chuẩn cùng kích thước.
Lõi cáp sợi thủy tinh (glass fiber) cường độ cao và mặt răng phủ vải polyamide chống mài mòn.
Lắp vừa trực tiếp puly HTD và RPP hiện có — không cần thay puly khi nâng cấp.

OMEGA FAN POWER tối ưu riêng cho quạt công suất lớn trong ngành dầu khí, HVAC và tháp giải nhiệt:

Dòng đai 8M FP: Chiều dài 960mm – 3600mm
Dòng đai 14M FP: Chiều dài 1400mm – 4578mm
Dải nhiệt độ: –30°C đến +100°C

3. Optibelt STD / STD HP (Super Torque Drive)

Dạng răng Involute (thân khai) bán tròn — phân bổ tải đồng đều và giảm thiểu ứng suất cắt (shear stress) tối đa.

Ký hiệu: S2M – S3M – S4.5M – S5M – S8M – S14M

Đặc điểm: Vận hành cực êm, mức ồn thấp nhất; độ chính xác định vị cao nhất — lý tưởng cho hệ thống chuyển động thẳng tuyến CNC.

4. Optibelt RPP — Răng Parabolic Giảm Ồn

Dạng răng Parabolic với rãnh trung tâm giúp thoát khí khi răng vào khớp với puly — giảm tiếng ồn và lực cản. Tương thích puly HTD tiêu chuẩn, tiếng ồn thấp hơn HTD 3-5 dB.

Ký hiệu: RPP3 – RPP5 – RPP8 – RPP14

5. Optibelt ZR — Timing Belt Cổ Điển (Hệ Inch)

Dòng đai cổ điển theo tiêu chuẩn ISO 5296 / DIN 7721 với dạng răng hình thang — phổ biến trong thiết bị văn phòng, máy dệt và máy móc hạng nhẹ.

Ký hiệu: MXL – XL – L – H – XH – XXH

Ứng Dụng Thực Tế: Timing Belt Được Dùng Ở Đâu?

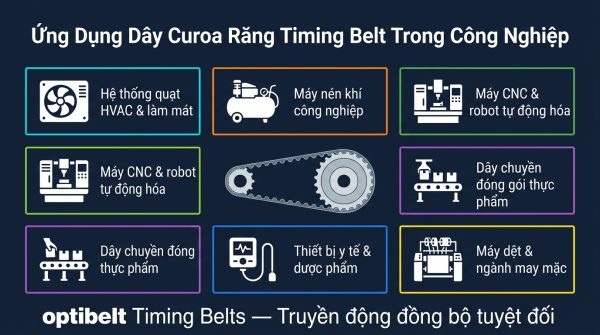

Timing Belt được ứng dụng rộng rãi từ HVAC, máy nén khí đến thiết bị y tế và dây chuyền thực phẩm

Ứng dụng thực tế	Dòng Timing Belt nên dùng	Lý do
Quạt làm mát nhà máy, tháp giải nhiệt	Omega Fan Power (14M FP)	Tải trọng dao động lớn, cần chịu rung
Máy nén khí công suất lớn	Omega HP (8M HP / 14M HP)	Mô-men xoắn cao, cần đồng bộ chính xác
Hệ thống CNC, robot công nghiệp	STD HP (S5M / S8M)	Định vị chính xác cao, êm tuyệt đối
Thiết bị đóng gói, băng chuyền	HTD 5M / 8M	Tiêu chuẩn phổ biến, giá hợp lý
Máy in, thiết bị văn phòng	ZR (XL / L)	Tải nhẹ, tốc độ vừa, chính xác cao
Máy nông nghiệp, bơm nước	HTD 8M / 14M	Bền, chịu bụi bẩn, nhiệt độ ngoài trời

Cách Đặt Hàng Timing Belt Optibelt Tại Phước Toàn

Để đặt hàng đúng mã sản phẩm, cần cung cấp 4 thông số:

Dòng đai / Dạng răng: HTD / STD / RPP / ZR / OMEGA HP / OMEGA FAN POWER
Bước răng: 3M / 5M / 8M / 14M (hoặc kích thước hệ inch)
Chiều dài pitch (Lp): tính bằng mm
Chiều rộng đai: tính bằng mm

Ví dụ mã đặt hàng: optibelt OMEGA HP 8M 1440-50

💡 Không biết mã? Gửi ảnh đai cũ qua Zalo — kỹ thuật viên Phước Toàn tra mã và báo giá trong 2 giờ.

Mua Dây Curoa Timing Belt Optibelt Chính Hãng Ở Đâu?

Để đảm bảo hiệu suất hoạt động tốt nhất cho máy móc, quý khách hàng cần lựa chọn dòng sản phẩm Optibelt chính hãng Đức, tránh mua phải các dòng sản phẩm nhái, hàng giả kém chất lượng trên thị trường.

Công ty TNHH Dịch Vụ Kỹ Thuật Phước Toàn là nhà cung cấp uy tín các dòng dây đai truyền động Optibelt tại Việt Nam. Chúng tôi cam kết:

Cung cấp sản phẩm chính hãng Optibelt 100% với đầy đủ CO/CQ từ nhà sản xuất.
Đầy đủ dải kích thước chiều dài (610mm – 3480mm) và hỗ trợ cắt chiều rộng đai theo yêu cầu cụ thể của khách hàng.
Dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ thiết kế hệ truyền động phù hợp nhất với nhu cầu sử dụng thực tế của bạn.
