Schaeffler — Tập Đoàn Đứng Sau 2 Thương Hiệu FAG và INA
Khi nói đến vòng bi (ổ lăn) chính xác cao cho máy móc công nghiệp, tên tuổi FAG và INA của tập đoàn Schaeffler Group (Đức) luôn là tiêu chuẩn tham chiếu của kỹ sư trên toàn thế giới.
- FAG (Fischers Aktien-Gesellschaft, 1883) — chuyên về ổ đỡ và ổ lăn chịu tải nặng trong công nghiệp nặng, xe tải, turbine.
- INA — chuyên về ổ lăn kim, con lăn dẫn hướng và gối đỡ nhỏ gọn (đũa kim, bạc dẫn hướng, ổ trục cam).
- Schaeffler X-life Series — bề mặt rãnh lăn siêu nhẵn, tải động tăng 20%, tuổi thọ gấp đôi so với ổ tiêu chuẩn.

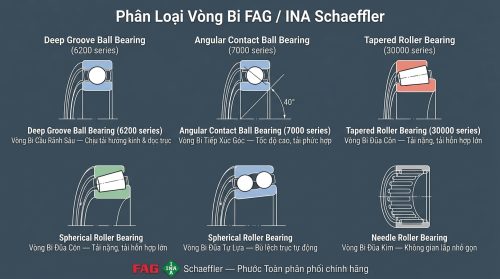

5 Nhóm Vòng Bi Chính & Ứng Dụng Thực Tế
Nhóm 1: Vòng Bi Cầu Rãnh Sâu (Deep Groove Ball Bearings)
Series FAG: 6000, 6200, 6300, 6400
Đặc điểm kỹ thuật:
- Chịu tải hướng kính chính, đồng thời chịu tải hướng trục hai chiều ở mức vừa phải.
- Tốc độ quay cao nhất trong các loại ổ lăn.
- Ma sát thấp — phù hợp cho động cơ điện, bơm nước, quạt thông gió.
Ứng dụng: Động cơ điện (motor), bơm ly tâm, hộp giảm tốc, quạt thông gió, trục chính máy CNC.
Nhóm 2: Vòng Bi Tiếp Xúc Góc (Angular Contact Ball Bearings)
Series FAG: 7000, 7200, 7300
Đặc điểm kỹ thuật:
- Đường tiếp xúc nghiêng 15°, 25° hoặc 40° — chịu tải phức hợp (kính + dọc trục một chiều).
- Thường lắp theo cặp (back-to-back hoặc face-to-face) để chịu tải dọc trục hai chiều.
Ứng dụng: Trục chính máy phay CNC, trục vít me, bơm ly tâm tốc độ cao, turbine khí.
🎯 Lý do quan trọng với Phước Toàn: Đây là loại vòng bi mà kỹ sư nhà máy cơ khí, xưởng CNC tìm kiếm nhiều nhất — đơn hàng thường có giá trị cao.
Nhóm 3: Vòng Bi Đũa Côn (Tapered Roller Bearings)
Series FAG: 30000, 32000, 33000
Đặc điểm: Chịu tải hướng kính và hướng trục một chiều đồng thời, với khả năng tải cực cao. Cần chỉnh khe hở (preload) kỹ khi lắp đặt.
Ứng dụng: Cầu xe tải hạng nặng, hộp số máy công trình, trục cán nhà máy thép, máy nghiền đá, cẩu trục.

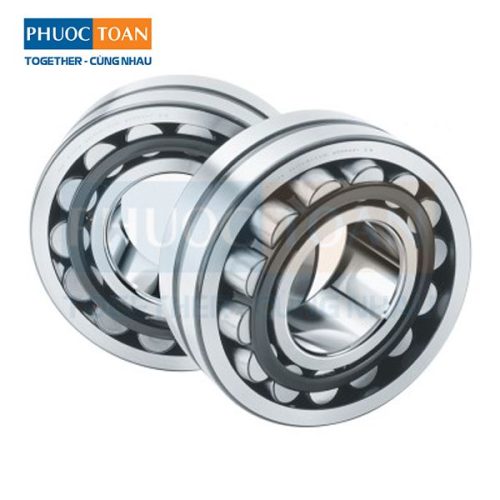

Nhóm 4: Vòng Bi Đũa Tự Lựa (Spherical Roller Bearings)
Series FAG: 22000, 23000, 24000
Đặc điểm: Tự bù lệch trục (self-aligning) lên đến ±1.5° — phù hợp khi trục bị cong hoặc gối đỡ lắp không chính xác. Khả năng tải hướng kính cao nhất trong các loại ổ lăn.
Ứng dụng: Máy nghiền búa, máy trộn bê tông, quạt công nghiệp trục nặng, máy cán thép, thiết bị khai mỏ.
Nhóm 5: Vòng Bi Đũa Kim (Needle Roller Bearings — INA)
Series INA: NK, RNA, HK, drawn cup needle bearings
Đặc điểm: Con lăn rất nhỏ và dài (đường kính 1.5–5mm) → tỷ lệ tải/kích thước không gian cao nhất — lý tưởng cho không gian lắp cực hẹp.
Ứng dụng: Trục tay lái xe ô tô, cơ cấu cam động cơ, xy lanh thủy lực, khớp cardan.
Hướng Dẫn Đọc Mã Vòng Bi FAG

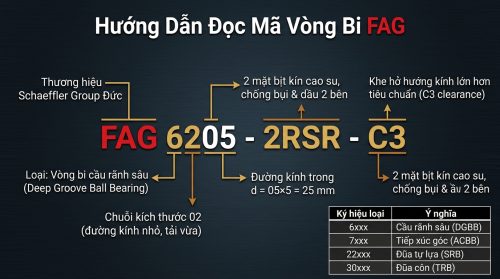

Sơ đồ giải thích từng thành phần mã số vòng bi FAG
Ví dụ mã: FAG 6205-2RSR-C3
| Phần mã | Ý nghĩa |
|---|---|
FAG | Thương hiệu — Schaeffler Group Đức |
6 | Loại: Vòng bi cầu rãnh sâu (DGBB) |
2 | Chuỗi kích thước 02 (đường kính nhỏ, tải vừa) |
05 | Đường kính trong d = 05 × 5 = 25 mm |
2RSR | 2 mặt bịt kín cao su — chống bụi & dầu 2 bên |
C3 | Khe hở hướng kính lớn hơn tiêu chuẩn (C3 clearance) |
Hướng Dẫn Chọn Vòng Bi Theo 4 Tiêu Chí Kỹ Thuật
| Tiêu chí | Vòng bi phù hợp |
|---|---|
| Tải hướng kính đơn thuần | DGBB (6xxx) |
| Tải phức hợp (kính + dọc trục) + tốc độ cao | ACBB (7xxx) — lắp cặp |
| Tải nặng, va đập, hướng kính lớn | SRB (22xxx/23xxx) |
| Tải phức hợp rất nặng | TRB (30xxx/32xxx) |
| Không gian lắp hẹp | NRB — INA NK/RNA |
Liên Hệ Tư Vấn Tra Mã — Vòng Bi FAG / INA Schaeffler Chính Hãng Tại Phước Toàn
Để đảm bảo máy móc vận hành bền bỉ và ổn định, việc lựa chọn vòng bi đúng loại — đúng hãng — đúng mã là yếu tố then chốt. Vòng bi giả, kém chất lượng trên thị trường có thể gây hỏng trục, cháy motor và dừng máy đột ngột — thiệt hại lớn hơn nhiều so với giá trị vòng bi.
Công ty TNHH Kỹ Thuật và Thương Mại Phước Toàn là nhà phân phối vòng bi Schaeffler (FAG / INA) chính hãng tại Việt Nam. Chúng tôi cam kết:
- Vòng bi 100% chính hãng Schaeffler (Đức) — tem chống giả, CO/CQ đầy đủ từ nhà sản xuất.
- Sẵn kho đa dạng mã số — từ vòng bi cầu rãnh sâu 6000/6200/6300, tiếp xúc góc 7xxx, đũa côn 30xxx đến đũa kim INA NK/RNA.
- Tư vấn tra mã thay thế miễn phí — biết mã FAG/INA cũ hay mã thương hiệu khác (SKF, NSK, NTN, Timken…) đều tra được tương đương.
- Giao hàng toàn quốc — TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai và các tỉnh thành.
