Trên mỗi sợi dây curoa Optibelt đều có các ký hiệu in sẵn chứa đầy đủ thông tin về loại dây, kích thước, và tiêu chuẩn sản xuất. Việc đọc đúng ký hiệu dây curoa Optibelt giúp kỹ sư tra cứu nhanh, đặt hàng chính xác, và tránh nhầm lẫn khi thay thế. Bài viết này hướng dẫn chi tiết cách giải mã từng ký hiệu trên các dòng dây curoa Optibelt phổ biến nhất.
Cấu trúc ký hiệu chung trên dây curoa Optibelt
Mỗi dây curoa Optibelt thường in các thông tin sau theo thứ tự:
[Tên thương hiệu] [Dòng sản phẩm] [Mặt cắt/Biên dạng] [Chiều dài] [Tiêu chuẩn]Ví dụ: optibelt VB A 1500 Li DIN 2215
Giải mã:
- optibelt — Thương hiệu
- VB — Dòng sản phẩm (V-Belt)
- A — Mặt cắt loại A (rộng 13mm)
- 1500 — Chiều dài 1500mm
- Li — Chiều dài trong (Inside Length)
- DIN 2215 — Tiêu chuẩn Đức
1. Ký hiệu Dây Curoa V cổ điển (Classical V-Belt)
Cấu trúc: [Mặt cắt] [Chiều dài] [Đơn vị chiều dài]
| Ký hiệu mặt cắt | Chiều rộng mặt trên | Chiều cao | Ví dụ ký hiệu |
|---|---|---|---|
| Z (hoặc 10) | 10 mm | 6 mm | Z 630 Li |
| A (hoặc 13) | 13 mm | 8 mm | A 1500 Li |
| B (hoặc 17) | 17 mm | 11 mm | B 2000 Ld |
| C (hoặc 22) | 22 mm | 14 mm | C 3000 Lw |
| D (hoặc 32) | 32 mm | 19 mm | D 5000 Li |
| E (hoặc 38) | 38 mm | 23 mm | E 6000 Li |
Cách xác định chiều dài — Li, Ld, Lw, La:
Đây là phần dễ nhầm lẫn nhất khi đọc ký hiệu dây curoa:
| Ký hiệu | Tên gọi | Vị trí đo | Tiêu chuẩn |
|---|---|---|---|
| Li | Inside Length (chiều dài trong) | Mặt trong cùng của dây | DIN 2215 |
| Ld | Datum Length (chiều dài danh nghĩa) | Đường trung hòa (neutral line) | DIN 7753 |
| Lw | Effective Length (chiều dài hiệu dụng) | Mặt tiếp xúc với rãnh puli | ISO 4184 |
| La | Outside Length (chiều dài ngoài) | Mặt ngoài cùng của dây | — |
Mối quan hệ giữa các chiều dài:
La > Lw > Ld > Li
⚠️ Lưu ý quan trọng: Cùng một sợi dây curoa, ký hiệu chiều dài sẽ khác nhau tùy thuộc vào cách đo. Ví dụ, một dây curoa
A 1500 Licó thể tương đương vớiA 1530 LdhoặcA 1537 Lw. Khi đặt hàng, hãy xác nhận rõ tiêu chuẩn chiều dài.
Bảng quy đổi nhanh (chênh lệch Li → Ld):
| Mặt cắt | Chênh lệch (Ld – Li) |
|---|---|
| Z | +13 mm |
| A | +30 mm |
| B | +43 mm |
| C | +56 mm |
| D | +81 mm |
Ví dụ: Dây B 2000 Li → Chiều dài Ld ≈ 2000 + 43 = B 2043 Ld
2. Ký hiệu Dây Curoa V hẹp (Narrow V-Belt)
Dòng Optibelt SUPER XE-POWER PRO
Cấu trúc: [Mặt cắt] [Chiều dài Lw hoặc Ld]

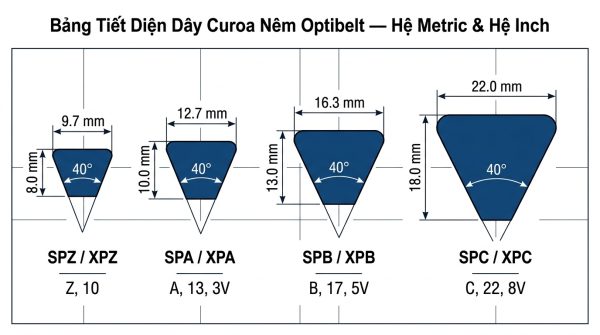

| Mặt cắt | Chiều rộng | Chiều cao | Ví dụ |
|---|---|---|---|
| SPZ | 9.7 mm | 8 mm | SPZ 1250 Lw |
| SPA | 12.7 mm | 10 mm | SPA 1600 Lw |
| SPB | 16.3 mm | 13 mm | SPB 2000 Lw |
| SPC | 22 mm | 18 mm | SPC 3150 Lw |
Ghi nhớ: Dây V hẹp thường dùng chiều dài Lw (Effective Length) theo tiêu chuẩn ISO 4184.
Dòng Optibelt SUPER XE-POWER PRO M=S (có ký hiệu đặc biệt):
Đây là dòng cao cấp nhất của Optibelt, có thêm hậu tố M=S (Maintenance=Savings), biểu thị dây không giãn (Maintenance-free) và tiết kiệm năng lượng.
Ví dụ: optibelt SUPER XE-POWER PRO M=S SPB 2000 Lw
Tìm hiểu thêm: Dây đai Optibelt Super XE Power Pro MS
3. Ký hiệu Dây Curoa Răng (Timing Belt)
Cấu trúc: [Chiều dài tổng/Bước răng] [Biên dạng] [Chiều rộng]
Ký hiệu dây curoa răng phức tạp hơn vì có thêm thông tin về biên dạng răng và bước răng (pitch).
Hệ HTD (High Torque Drive):
Ví dụ: 640 8M 30
| Phần | Ý nghĩa |
|---|---|
| 640 | Chu vi dây = 640 mm |
| 8M | Bước răng 8mm, biên dạng HTD Metric |
| 30 | Chiều rộng dây = 30 mm |
Bảng mã bước răng HTD:
| Mã | Bước răng | Ứng dụng |
|---|---|---|
| 3M | 3 mm | Tải nhẹ, tốc độ cao |
| 5M | 5 mm | Tải trung bình |
| 8M | 8 mm | Tải nặng |
| 14M | 14 mm | Tải rất nặng |
| 20M | 20 mm | Tải cực nặng |
Hệ STD (Super Torque Drive):
Ví dụ: 800 S8M 25
Biên dạng răng STD có tiền tố S, mô-men xoắn cao hơn HTD cùng bước răng.
Hệ OMEGA (độc quyền Optibelt):
Ví dụ: Optibelt OMEGA 640 8M 30 HP
- OMEGA — Biên dạng răng tối ưu Optibelt (giảm ồn, tăng hiệu suất)
- HP — High Performance (hiệu suất cao)
👉 Xem đầy đủ Timing Belt Optibelt tại đây
4. Ký hiệu Dây Curoa Nhiều Rãnh (Ribbed Belt)
Cấu trúc: [Số rãnh] [Mặt cắt] [Chiều dài]
Ví dụ: 6 PK 1250
| Phần | Ý nghĩa |
|---|---|
| 6 | Số rãnh (gân) = 6 |
| PK | Mặt cắt PK (khoảng cách rãnh 3.56mm) |
| 1250 | Chiều dài hiệu dụng = 1250 mm |
Bảng mặt cắt Ribbed Belt:
| Mặt cắt | Khoảng cách rãnh | Chiều cao | Ứng dụng |
|---|---|---|---|
| PJ | 2.34 mm | 4.0 mm | Thiết bị nhỏ, gia dụng |
| PK | 3.56 mm | 5.5 mm | Phổ biến nhất — ô tô, công nghiệp |
| PL | 4.70 mm | 9.5 mm | Công nghiệp nặng |
| PM | 9.40 mm | 16.5 mm | Công nghiệp siêu nặng |
👉 Xem đầy đủ Ribbed Belt Optibelt tại đây
5. Ký hiệu Kraftband (Banded V-Belt)
Cấu trúc: [Số dây] [Mặt cắt] [Chiều dài]
Ví dụ: 3 SPC 3150
| Phần | Ý nghĩa |
|---|---|
| 3 | Gồm 3 dây V liên kết |
| SPC | Mặt cắt SPC |
| 3150 | Chiều dài 3150 mm |
👉 Xem đầy đủ Kraftband Optibelt tại đây
6. Mã màu và ký hiệu đặc biệt trên dây curoa Optibelt
Optibelt sử dụng một số ký hiệu và mã màu đặc biệt:
| Ký hiệu / Màu | Ý nghĩa |
|---|---|
| Sọc xanh dương (Blue Power) | Dòng hiệu suất cao Optibelt BLUE POWER |
| RED POWER | Dòng dây hẹp hiệu suất cao, không cần căng lại sau chạy rà |
| HR | Heat Resistant — chịu nhiệt (lên đến +130°C) |
| OR | Oil Resistant — chịu dầu |
| AS | Antistatic — chống tĩnh điện |
| S=C PLUS | Super=Capacity — công suất vượt trội |
| M=S | Multiple Sets — lắp thành bộ không cần đo chọn cặp |
Mẹo tra cứu nhanh ký hiệu dây curoa
Cách 1: Đọc trực tiếp trên dây
Tháo dây cũ ra, đọc ký hiệu in trên mặt dây. Chụp ảnh lại để đặt hàng chính xác.
Cách 2: Đo tay khi mất ký hiệu
Nếu ký hiệu bị mờ:
- Đo chiều rộng mặt trên → Xác định mặt cắt
- Đo chiều dài bằng thước dây (đo mặt trong cho Li)
- Ghi lại 2 thông số này → Liên hệ Phước Toàn để tra cứu
Cách 3: Sử dụng phần mềm Optibelt CAP
Nhập thông số hệ truyền động → Phần mềm tự tính toán và đề xuất ký hiệu dây phù hợp.
Bảng tra cứu nhanh — Từ ký hiệu phổ biến đến loại dây
| Ký hiệu bạn đọc được | Loại dây | Dòng Optibelt |
|---|---|---|
| A 1500 Li | V-Belt cổ điển mặt cắt A | Optibelt VB |
| SPA 1600 Lw | V-Belt hẹp mặt cắt SPA | Optibelt SUPER XE-POWER |
| 640 8M 30 | Timing Belt bước 8mm, rộng 30mm | Optibelt ZR / OMEGA |
| 6 PK 1250 | Ribbed Belt 6 rãnh PK | Optibelt RB |
| 3 SPB 2000 | Kraftband 3 dây SPB | Optibelt KB |
Ký hiệu dây curoa hệ inch và dây V hẹp mép trần XP
Trên máy nhập từ Mỹ hoặc theo tiêu chuẩn RMA, dây thường ghi theo hệ inch thay vì SPZ, SPA, SPB, SPC. Cần nhận ra đúng hệ trước khi tra mã:
- Dây V cổ điển hệ inch (A, B, C, D): con số sau chữ là chiều dài trong Li tính bằng inch. Ví dụ B70 là dây tiết diện B, Li = 70 in, khoảng 1778 mm.
- Dây V hẹp hệ inch (3V, 5V, 8V): con số là chiều dài hiệu dụng tính bằng phần mười inch. Ví dụ 5V1000 có chiều dài hiệu dụng 100,0 in.
| Hệ inch | Rộng mặt trên (xấp xỉ) | Tiết diện metric gần nhất |
|---|---|---|
| 3V | 9,5 mm | SPZ (9,7 mm) |
| 5V | 15,9 mm | SPB (16,3 mm) |
| 8V | 25,4 mm | Không có tương đương trong dãy SP |
Hai hệ có kích thước gần nhau nhưng không trùng hoàn toàn về rãnh puli và chiều cao dây, nên khi chuyển đổi giữa inch và metric cần kiểm tra lại puli, không chỉ đổi số.
Tiền tố SP và XP
SPZ, SPA, SPB, SPC là dây V hẹp bọc vải. XPZ, XPA, XPB, XPC là dây V hẹp mép trần có răng khía ở mặt trong, cùng bề rộng và lắp trên cùng rãnh puli với dây SP tương ứng. Dây XP uốn tốt hơn nên phù hợp puli đường kính nhỏ và tốc độ cao. Trên dây Optibelt, dòng SK là dây hẹp bọc vải tiêu chuẩn công nghiệp.
Hậu tố S=C Plus, M=S và cách đặt hàng dây theo bộ
Các hậu tố S=C Plus (thường thấy trên dòng bọc vải SK) và M=S (trên dòng mép trần) liên quan đến khả năng ghép bộ: dây được sản xuất với dung sai chiều dài đủ chặt để có thể lắp nhiều sợi song song trên cùng puli mà không cần đo và chọn ghép từng sợi. Điều này quan trọng vì trong bộ dây, sợi ngắn hơn sẽ gánh phần tải lớn hơn và hỏng trước.

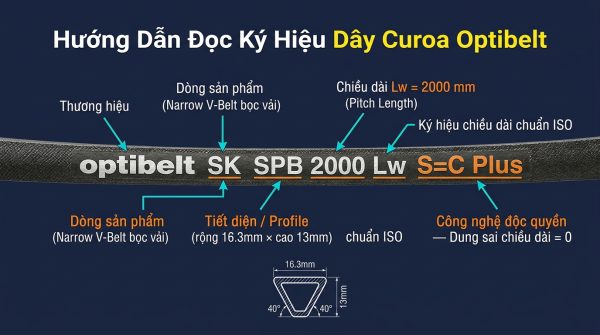

Ví dụ đọc ký hiệu đầy đủ
optibelt SK SPB 2000 Lw S=C Plus
- SK: dòng dây V hẹp bọc vải.
- SPB: tiết diện hẹp B, rộng mặt trên 16,3 mm, cao 13 mm, góc 40°.
- 2000 Lw: chiều dài chuẩn 2000 mm.
- S=C Plus: dây dùng được thành bộ không cần đo ghép.
optibelt RED POWER 3 SPA 1700 Lw: dòng dây hẹp hiệu suất cao, không cần căng lại định kỳ, tiết diện SPA (12,7 × 10 mm), chiều dài chuẩn 1700 mm.
Khi đặt hàng, ghi đủ dòng sản phẩm, tiết diện, chiều dài kèm ký hiệu chuẩn đo (Li, Ld hay Lw) và số sợi bằng số rãnh puli. Với puli nhiều rãnh, đặt và thay nguyên bộ cùng dòng, không thay lẻ một sợi.
Tính chiều dài dây từ puli và khoảng cách trục khi mất ký hiệu
Khi dây cũ đã mất hoặc không còn đọc được, ngoài cách đo trực tiếp trên dây có thể tính chiều dài chuẩn từ hệ truyền động. Cách này thường chính xác hơn đo dây cũ, vì dây đã dùng lâu bị giãn và mòn.
- Đo bề rộng rãnh puli bằng thước cặp để xác định tiết diện dây.
- Xác định đường kính chuẩn của puli lớn D và puli nhỏ d (theo ký hiệu đúc trên puli hoặc tra theo tiết diện).
- Đo khoảng cách tâm trục C khi cơ cấu căng đang ở vị trí giữa hành trình.
- Tính chiều dài chuẩn: L ≈ 2C + 1,57 × (D + d) + (D − d)² / (4C).
- Chọn chiều dài tiêu chuẩn gần nhất mà vẫn còn hành trình căng và hành trình lắp dây.
Nếu muốn đo trực tiếp chiều dài chuẩn trên dây, có thể quấn một sợi dây mềm quanh dây curoa ngang vị trí lớp sợi chịu lực rồi đo, nhưng kết quả chỉ mang tính tham khảo. Phần mềm Optibelt CAP cho phép nhập các thông số trên để kiểm tra lại.
Xem thêm: bảng tra dây curoa SPZ, SPA, SPB, SPC theo tiêu chuẩn DIN 7753 và catalogue Optibelt SK.
Câu hỏi thường gặp
Ký hiệu Li và Lw khác nhau bao nhiêu?
Tùy mặt cắt, chênh lệch từ 13mm (mặt cắt Z) đến 81mm (mặt cắt D). Xem bảng quy đổi chi tiết ở phần 1 của bài viết.
Dây curoa cùng ký hiệu từ hãng khác có thay thế được không?
Về mặt kích thước có thể lắp vừa, nhưng chất lượng vật liệu, tuổi thọ, và hiệu suất sẽ khác nhau đáng kể. Dây curoa Optibelt chính hãng được sản xuất tại Đức với tiêu chuẩn kiểm soát chất lượng nghiêm ngặt nhất.
Làm sao phân biệt dây curoa Optibelt chính hãng và hàng nhái?
- Dây chính hãng có ký hiệu in rõ ràng, sắc nét, không bị lem
- Mặt cắt đồng đều, không bị lệch hay méo
- Có bao bì đóng gói bài bản với logo Optibelt
- Mua từ nhà phân phối chính thức — như Công ty Phước Toàn
