Công ty TNHH Phước Toàn, đơn vị nhiều năm cung cấp vòng bi Schaeffler (FAG, INA) và giải pháp truyền động công nghiệp tại Việt Nam, xin chia sẻ hướng dẫn chuyên sâu về cách chọn và lắp đặt vòng bi Schaeffler đúng kỹ thuật cho các hệ thống máy công nghiệp
Trên thực tế, phần lớn các sự cố hư hỏng vòng bi không đến từ chất lượng sản phẩm mà xuất phát từ chọn sai chủng loại, lắp đặt không đúng quy trình hoặc điều kiện vận hành không phù hợp. Bài viết này sẽ giúp đội bảo trì và kỹ thuật nhà máy hiểu rõ các tiêu chí chọn vòng bi Schaeffler, quy trình lắp đặt chuẩn và những lưu ý quan trọng để kéo dài tuổi thọ vòng bi, hạn chế dừng máy đột ngột và giảm chi phí bảo trì.

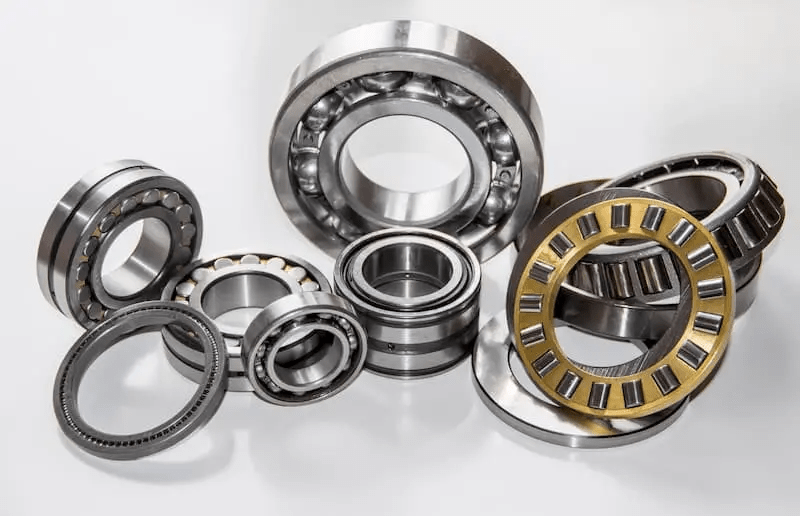

Tổng quan về vòng bi Schaeffler (FAG, INA
FAG: chuyên vòng bi cầu, vòng bi đũa, vòng bi tang trống cho tải nặng, tốc độ cao
INA: chuyên vòng bi kim, con lăn dẫn hướng, bạc trượt và các giải pháp chuyển động tuyến tính
Vòng bi Schaeffler được sử dụng rộng rãi trong:
- Động cơ điện, hộp số, bơm công nghiệp
- Băng tải, quạt công nghiệp, máy nén
- Ngành xi măng, thép, thực phẩm, bao bì, khai khoáng
Cách chọn vòng bi Schaeffler đúng kỹ thuật
1. Xác định tải trọng làm việc
Tải hướng tâm: phổ biến trong động cơ, quạt, băng tải
Tải dọc trục: xuất hiện trong trục vít, hộp số, máy ép
Tải kết hợp: cần chọn loại vòng bi phù hợp (vòng bi cầu tiếp xúc góc, tang trống…)
👉 Chọn sai tải là nguyên nhân hàng đầu gây nứt rãnh lăn, bong tróc bề mặt và hư vòng bi sớm.
2. Tốc độ quay và nhiệt độ vận hành
- Máy quay tốc độ cao → ưu tiên vòng bi cầu chính xác cao (FAG)
- Nhiệt độ môi trường cao → cần mỡ bôi trơn phù hợp và khe hở trong (C3, C4…)
👉 Phước Toàn thường gặp nhiều trường hợp chọn vòng bi đúng mã nhưng sai cấp khe hở, dẫn đến nóng ổ và giảm tuổi thọ.
3. Môi trường làm việc
Môi trường bụi, ẩm, nước → chọn vòng bi có phớt kín (2RS, ZZ)
Môi trường rung, tải nặng → ưu tiên vòng bi tang trống hoặc vòng bi đũa
Ngành thực phẩm → yêu cầu mỡ và vật liệu phù hợp tiêu chuẩn
4. Kích thước & dung sai lắp ghép
- Kiểm tra chính xác đường kính trục, lỗ gối đỡ
- Xác định kiểu lắp chặt / lắp lỏng theo tải và vòng quay
👉 Chỉ cần sai vài phần trăm mm cũng có thể làm vòng bi quay trượt, nóng và phá hủy trục.
Những lỗi lắp đặt vòng bi thường gặp
Đóng búa trực tiếp vào vòng bi
Lắp lệch tâm trục
Bôi trơn sai loại hoặc sai lượng
Lắp vòng bi trong môi trường bụi bẩn
Không kiểm tra lại sau khi chạy thử
Những lỗi này khiến vòng bi ồn, rung, nóng nhanh và hư hỏng sớm, dù là hàng chính hãng.
Khi nào cần thay vòng bi?
- Tiếng ồn bất thường, rung tăng
- Nhiệt độ ổ tăng nhanh
- Mỡ bôi trơn đổi màu, có mạt kim loại
- Máy vận hành không ổn định
👉 Khi có các dấu hiệu trên, nên ngừng máy và kiểm tra sớm để tránh hư lan sang trục, gối đỡ và cụm truyền động.
Các nhóm vòng bi FAG, INA thường gặp và cách chọn theo điều kiện tải
Trước khi đi vào cấp khe hở hay kiểu lắp ghép, cần chọn đúng nhóm vòng bi. Trong bảo trì nhà máy, phần lớn vị trí ổ lăn rơi vào năm nhóm dưới đây. Bảng tóm tắt series thường gặp, loại tải mỗi nhóm chịu tốt và vị trí điển hình.
| Nhóm vòng bi | Series thường gặp | Khả năng chịu tải | Ứng dụng điển hình |
|---|---|---|---|
| Vòng bi cầu rãnh sâu (FAG) | 60xx, 62xx, 63xx, 64xx | Chủ yếu hướng kính, dọc trục hai chiều ở mức vừa phải; ma sát thấp, cho phép tốc độ cao | Động cơ điện, bơm ly tâm, quạt, hộp giảm tốc nhỏ |
| Vòng bi cầu tiếp xúc góc (FAG) | 70xx, 72xx, 73xx | Tải kết hợp, dọc trục một chiều; lắp cặp lưng-lưng hoặc mặt-mặt để chịu dọc trục hai chiều | Trục chính máy CNC, gối trục vít me, bơm tốc độ cao |
| Vòng bi đũa côn (FAG) | 302xx, 322xx, 332xx | Tải hướng kính và dọc trục một chiều đều lớn; phải chỉnh khe hở hoặc dự tải khi lắp | Hộp số máy công trình, cụm bánh xe tải nặng, máy nghiền |
| Vòng bi tang trống, đũa tự lựa (FAG) | 222xx, 223xx, 230xx, 231xx, 240xx | Tải hướng kính rất lớn, chịu va đập; tự bù được độ lệch trục nhỏ | Quạt công nghiệp trục nặng, máy nghiền, sàng rung, thiết bị khai khoáng, cán thép |
| Vòng bi kim (INA) | NK, RNA, HK | Tải hướng kính cao so với tiết diện lắp rất mỏng | Cơ cấu cam, khớp các-đăng, xy lanh, vị trí không gian hẹp |
Quy tắc chọn nhanh:
- Chỉ có tải hướng kính, tốc độ cao: bắt đầu từ vòng bi cầu rãnh sâu.
- Tải kết hợp và cần độ chính xác quay: vòng bi cầu tiếp xúc góc lắp cặp.
- Tải kết hợp rất nặng, tốc độ trung bình: vòng bi đũa côn.
- Tải hướng kính lớn, có va đập hoặc khó căn đồng tâm tuyệt đối: vòng bi tang trống.
- Đường kính ngoài bị giới hạn: vòng bi kim INA.
Lưu ý: khả năng tự lựa của vòng bi tang trống chỉ bù được độ lệch nhỏ do võng trục hoặc sai số gối đỡ, không thay thế được việc căn chỉnh khi lắp. Góc lệch cho phép cụ thể cần tra theo series trong catalogue Schaeffler.
Cách đọc mã vòng bi FAG qua ví dụ 6205-2RSR-C3
Đọc được mã trên vòng bi cũ giúp tránh lỗi đặt đúng kích thước nhưng sai phớt hoặc sai khe hở, là lỗi đã nêu ở phần chọn vòng bi. Lấy ví dụ mã FAG 6205-2RSR-C3:
| Thành phần | Ý nghĩa |
|---|---|
| FAG | Thương hiệu thuộc Schaeffler Group |
| 6 | Loại vòng bi: cầu rãnh sâu |
| 2 | Loạt kích thước (loạt đường kính 2, cỡ nhẹ) |
| 05 | Mã lỗ: từ 04 trở lên, đường kính trong d = mã × 5, tức 05 × 5 = 25 mm |
| 2RSR | Phớt cao su che kín cả hai phía |
| C3 | Khe hở hướng kính lớn hơn nhóm khe hở tiêu chuẩn (CN) |
Một số điểm cần nhớ khi tra mã:
- Bốn mã lỗ nhỏ không theo quy tắc nhân 5: 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm.
- Hậu tố phớt và nắp chắn phải giữ đúng như vị trí cũ: 2RSR là phớt cao su kín, 2Z là nắp chắn thép, không có hậu tố là vòng bi hở cần bôi trơn từ ngoài.
- Nếu mã cũ có C3 hoặc C4, không thay bằng vòng bi khe hở CN chỉ vì cùng kích thước, nhất là ở động cơ điện và vị trí nhiệt độ cao.
- Khi mã trên vòng bi đã mờ, đo lại đường kính trong, đường kính ngoài, bề rộng và đối chiếu với catalogue thay vì đoán theo hình dạng.
Mã vòng bi FAG, INA chính hãng có thể tra theo danh mục vòng bi Schaeffler.
Kết luận
Việc chọn đúng và lắp đặt vòng bi Schaeffler đúng kỹ thuật đóng vai trò then chốt trong độ ổn định và tuổi thọ của máy công nghiệp. Với kinh nghiệm thực tế và danh mục sản phẩm chính hãng, Phước Toàn không chỉ cung cấp vòng bi mà còn mang đến giải pháp kỹ thuật toàn diện, giúp doanh nghiệp vận hành an toàn, bền bỉ và tối ưu chi phí bảo trì dài hạn.
Xem thêm: vòng bi đũa côn FAG: phân loại và ứng dụng; vòng bi tiếp xúc góc FAG cho máy CNC.
