Vòng bi (ổ lăn) trong máy sản xuất giấy phải đối mặt với những điều kiện vận hành cực kỳ khắc nghiệt: tải trọng nặng và biến đổi liên tục, môi trường ẩm ướt, hóa chất ăn mòn và rung động không ngừng. Nghiên cứu của Schaeffler – nhà sản xuất vòng bi công nghiệp hàng đầu thế giới – chứng minh rằng vòng bi có thể đạt tuổi thọ vận hành cao hơn đáng kể khi được áp dụng lớp phủ bề mặt phù hợp.
Bài viết này phân tích các loại lớp phủ chuyên dụng của Schaeffler – Triondur® C, Durotect® P, Durotect® Z và Corrotect® – và hướng dẫn lựa chọn lớp phủ đúng cho từng vị trí trên máy sản xuất giấy.
Vì Sao Vòng Bi Trong Máy Sản Xuất Giấy Cần Lớp Phủ Đặc Biệt?

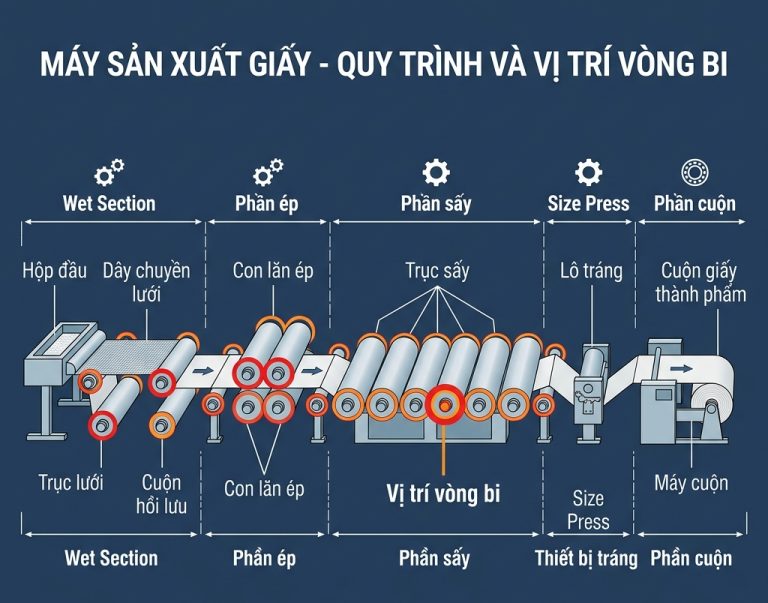

Máy sản xuất giấy hoạt động liên tục 24/7. Không giống các máy công nghiệp thông thường, dây chuyền giấy chứa hàng chục vị trí vòng bi chịu những loại tải trọng và tác động hoàn toàn khác nhau — từ các con lăn ép (press roll) tốc độ cao đến các trục sấy nhiệt độ cao và các cơ cấu căng giấy.
Vòng bi trong ngành giấy phải cùng lúc chịu đựng:
- Trượt bề mặt (Slippage): Xảy ra tại các trục quay tốc độ cao khi tải không đủ để duy trì chuyển động lăn thuần túy — gây mài mòn sớm.
- Ăn mòn tiếp xúc (Fretting Corrosion): Do rung động liên tục tạo ra vi chuyển vị giữa các bề mặt lắp ghép, sinh ra hạt oxit sắt làm mòn bề mặt.
- Ăn mòn hóa học: Hơi nước, chlorine và các hóa chất trong quy trình tẩy trắng bột giấy tấn công trực tiếp bề mặt kim loại.
- Cản trở dịch chuyển dọc trục: Tại các vị trí vòng bi không định vị, trục cần dịch chuyển tự do theo phương dọc trục để bù trừ giãn nở nhiệt — nếu ma sát quá lớn, trục sẽ bị kẹt.
Lớp phủ bề mặt chuyên dụng của Schaeffler được thiết kế để giải quyết từng thách thức kỹ thuật cụ thể này, mang lại những lợi ích vận hành thiết thực:
✅ Tăng khả năng chống hư hại do trượt
✅ Giảm lực ma sát
✅ Hỗ trợ dịch chuyển dọc trục dễ dàng cho vòng bi không định vị
✅ Tăng mức độ sẵn sàng của máy móc
✅ Giảm chi phí vận hành
4 Loại Lớp Phủ Vòng Bi Schaeffler Chuyên Dụng Cho Ngành Giấy
1. Triondur® C — Lớp Phủ Siêu Cứng Chống Trượt
Vấn đề giải quyết: Ngăn ngừa hư hại bề mặt do trượt (slippage damage) dưới điều kiện tải nhẹ.
Tại nhiều vị trí trên máy giấy — đặc biệt là các con lăn tốc độ cao — vòng bi không nhận đủ tải để đảm bảo chuyển động lăn hoàn toàn. Kết quả là hiện tượng trượt xảy ra giữa con lăn và đường lăn, tạo ra vết xước và mài mòn nhanh chóng.
Schaeffler cung cấp vòng bi tang trống với con lăn được phủ Triondur® C – một lớp phủ siêu cứng thuộc nhóm carbon vô định hình (DLC – Diamond-Like Carbon). Lớp phủ này có độ cứng đặc biệt cao, bảo vệ bề mặt con lăn ngay cả khi xảy ra trượt mà không cần loại bỏ hoàn toàn nguyên nhân gây ra hiện tượng này.
| Đặc tính | Triondur® C |
|---|---|
| Công nghệ | DLC – Carbon vô định hình siêu cứng |
| Vị trí áp dụng | Bề mặt con lăn |
| Ưu điểm chính | Chống trượt và mài mòn ngay cả dưới tải nhẹ |
| Sản phẩm điển hình | Vòng bi tang trống con lăn phủ Triondur® C |
2. Durotect® P — Tối Ưu Hóa Dịch Chuyển Dọc Trục
Vấn đề giải quyết: Cản trở dịch chuyển dọc trục tại vị trí vòng bi không định vị (floating bearing).
Trong máy sản xuất giấy, sự thay đổi nhiệt độ liên tục làm các trục kim loại giãn nở và co lại. Vòng bi không định vị phải có khả năng trượt nhẹ bên trong vỏ hộp (housing) để bù trừ sự thay đổi kích thước này. Nếu lực ma sát tại mặt tiếp xúc quá lớn, trục sẽ bị kẹt, gây ra ứng suất bất thường và hư hỏng sớm.
Durotect® P là lớp phủ được áp dụng lên bề mặt vành ngoài (đường kính ngoài) của vòng bi, có hệ số ma sát cực thấp. Nhờ đó, vòng bi dịch chuyển dọc trục trong vỏ hộp một cách nhẹ nhàng và không cần lực tác động lớn.
| Đặc tính | Durotect® P |
|---|---|
| Công nghệ | Lớp phủ phosphate thấp ma sát |
| Vị trí áp dụng | Bề mặt vành ngoài (đường kính ngoài OD) |
| Ưu điểm chính | Hệ số ma sát cực thấp, dịch chuyển dọc trục tự do |
| Sản phẩm điển hình | Vòng bi không định vị trên trục dài máy giấy |

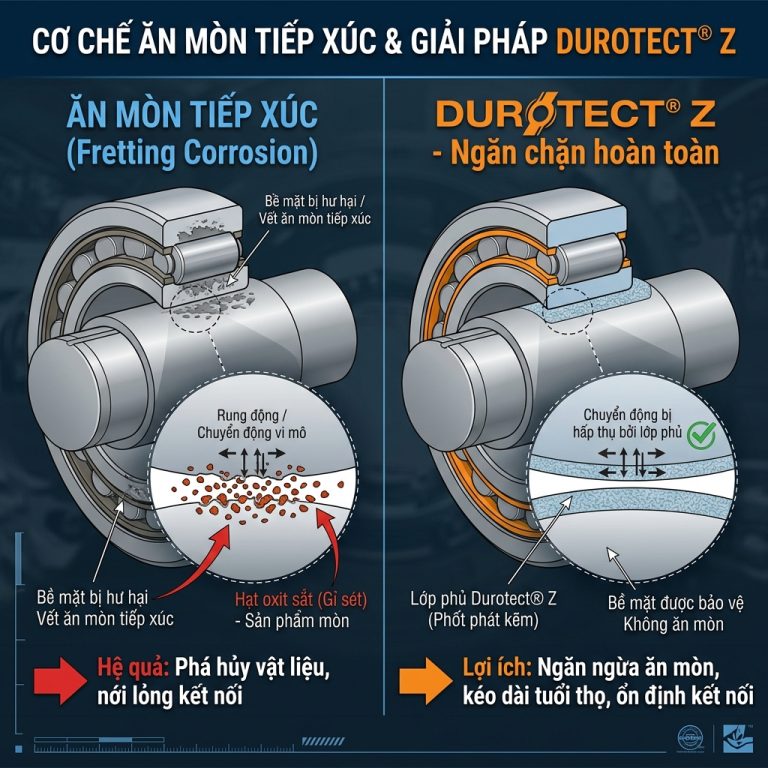

3. Durotect® Z — Ngăn Chặn Ăn Mòn Tiếp Xúc
Vấn đề giải quyết: Fretting corrosion — hiện tượng ăn mòn tiếp xúc do rung động liên tục.
Fretting corrosion xảy ra khi có vi chuyển vị (chuyển vị cực nhỏ) giữa hai bề mặt kim loại ép chặt nhau dưới tác dụng của rung động. Hiện tượng này tạo ra hạt oxit sắt màu nâu đỏ, làm mòn bề mặt lắp ghép và khiến vòng bi bị lỏng trong vỏ hộp theo thời gian.
Durotect® Z sử dụng lớp phủ kẽm phosphate (zinc phosphate) để giải quyết vấn đề theo hai cơ chế đồng thời:
- Ngăn chặn ăn mòn tiếp xúc: Lớp kẽm phosphate đóng vai trò lớp đệm bảo vệ, ngăn hai bề mặt kim loại tiếp xúc trực tiếp tạo ra phản ứng oxy hóa.
- Giảm ma sát: Hệ số ma sát thấp hơn giúp vòng bi (nếu cần) dịch chuyển trong vỏ hộp dễ dàng hơn.
| Đặc tính | Durotect® Z |
|---|---|
| Công nghệ | Lớp phủ kẽm phosphate |
| Vị trí áp dụng | Bề mặt lắp ghép vòng bi – vỏ hộp |
| Ưu điểm chính | Chống fretting corrosion, giảm ma sát |
| Sản phẩm điển hình | Vòng bi ở vị trí có rung động và vi chuyển vị lớn |
4. Corrotect® — Bảo Vệ Chống Ăn Mòn Hóa Học
Vấn đề giải quyết: Ăn mòn hóa học và oxy hóa trong môi trường ẩm và hóa chất.
Ngành sản xuất giấy sử dụng lượng lớn nước và các hóa chất như chlorine, kiềm và axit trong quy trình xử lý bột giấy và tẩy trắng — môi trường cực kỳ khắc nghiệt với bề mặt thép không được xử lý.
Corrotect® cung cấp khả năng chống ăn mòn vượt trội thông qua lớp phủ catod (cathodic protection) được áp dụng bằng phương pháp điện hóa. Lớp phủ này hoạt động như tấm lá chắn điện hóa, hy sinh bản thân để bảo vệ thép nền bên dưới — tương tự nguyên lý hy sinh anode trong bảo vệ công trình biển.
| Đặc tính | Corrotect® |
|---|---|
| Công nghệ | Lớp phủ catod điện hóa |
| Vị trí áp dụng | Toàn bộ bề mặt vòng bi |
| Ưu điểm chính | Chống ăn mòn hóa học và oxy hóa vượt trội |
| Sản phẩm điển hình | Vòng bi tại vị trí tiếp xúc nước, hóa chất, hơi nước |

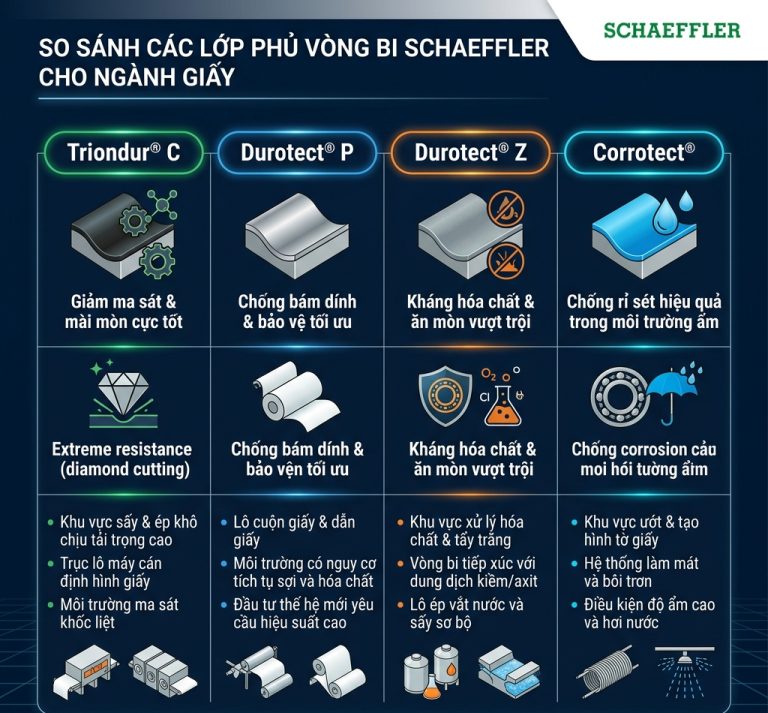

Bảng So Sánh Tổng Hợp — Chọn Lớp Phủ Đúng Cho Từng Vị Trí
| Lớp phủ | Vấn đề giải quyết | Vị trí áp dụng | Cơ chế |
|---|---|---|---|
| Triondur® C | Hư hại do trượt (tải nhẹ) | Con lăn vòng bi tang trống | DLC siêu cứng |
| Durotect® P | Cản trở dịch chuyển dọc trục | Đường kính ngoài vòng bi không định vị | Ma sát cực thấp |
| Durotect® Z | Ăn mòn tiếp xúc (fretting) | Bề mặt lắp ghép vòng bi – vỏ hộp | Kẽm phosphate |
| Corrotect® | Ăn mòn hóa học và oxy hóa | Vòng bi môi trường ẩm/hóa chất | Lớp catod điện hóa |

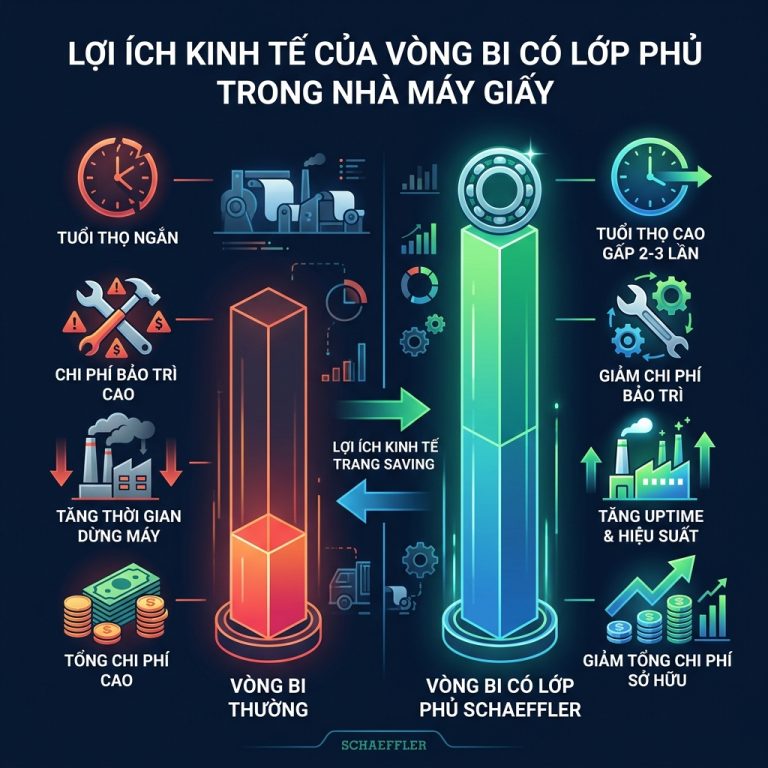

Lợi Ích Kinh Tế Của Vòng Bi Có Lớp Phủ — Tính Toán Chi Phí Vòng Đời
Đầu tư vào vòng bi có lớp phủ chuyên dụng không đơn thuần là chi phí phụ trội — đây là quyết định tiết kiệm chi phí vòng đời (lifecycle cost saving) có thể tính toán và kiểm chứng:
Giảm tần suất thay thế vòng bi: Tuổi thọ vòng bi được kéo dài đáng kể giúp giảm lượng vòng bi cần mua thay thế trong năm, đồng thời tiết kiệm chi phí nhân công tháo lắp.
Giảm thời gian dừng máy (Downtime): Mỗi giờ dừng máy sản xuất giấy đều có chi phí cực kỳ lớn. Ít sự cố vòng bi đồng nghĩa với sản lượng giấy cao hơn và doanh thu ổn định hơn.
Bảo vệ thiết bị xung quanh: Vòng bi hỏng đột ngột thường gây hư hại theo dây chuyền cho trục, vỏ hộp và các thiết bị liên quan — chi phí sửa chữa thường cao gấp nhiều lần giá một vòng bi đơn lẻ.
Tăng mức độ sẵn sàng của máy (Machine Availability): Chỉ số quan trọng nhất trong sản xuất công nghiệp — nhà máy có thể cam kết đơn hàng và giao hàng đúng hẹn với đối tác.
💡 Gợi ý thực tế: Khi tổng chi phí bảo trì vòng bi vượt quá 3–5% giá trị thiết bị mỗi năm, đây là dấu hiệu rõ ràng cho thấy cần chuyển sang các dòng vòng bi có lớp phủ chuyên dụng hơn là tiếp tục sử dụng vòng bi tiêu chuẩn.
Giải pháp vòng bi Schaeffler từ Công ty TNHH Phước Toàn
Công ty TNHH Phước Toàn cung cấp:
- Vòng bi Schaeffler FAG/INA chính hãng
- Vòng bi cách điện Insutect A
- Tư vấn lựa chọn vòng bi theo ứng dụng thực tế
- Hỗ trợ kỹ thuật cho nhà máy và bộ phận bảo trì
🌐 Website: https://phuoctoan.vn/
🔗 Bạc đạn Schaeffler: https://phuoctoan.vn/product-category/schaeffler/
📞 Liên hệ tư vấn kỹ thuật: https://phuoctoan.vn/lien-he/
📞 Liên hệ Phước Toàn:
Trong môi trường khắc nghiệt của ngành sản xuất giấy, lựa chọn đúng loại lớp phủ vòng bi là yếu tố quyết định trực tiếp đến hiệu suất và chi phí vận hành của toàn bộ dây chuyền. Schaeffler với bộ giải pháp Triondur® C, Durotect® P, Durotect® Z và Corrotect® cung cấp cho các kỹ sư bảo trì công cụ kỹ thuật đầy đủ để đối phó với từng loại thách thức cụ thể.
