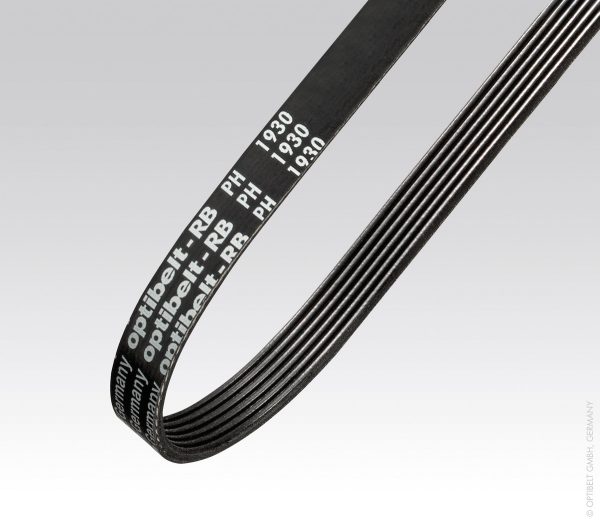

Dây Đai Nhiều Rãnh Dọc Optibelt RB (Poly-V): Linh Hoạt Như Đai Dẹt, Mạnh Như Đai V
Có những hệ thống truyền động đòi hỏi sự kết hợp của hai tính năng tưởng chừng mâu thuẫn: vừa cần truyền lực lớn như dây curoa hình V, vừa cần đủ mềm dẻo để uốn cong trên puly đường kính nhỏ và chạy serpentine qua nhiều bánh đai cùng lúc như dây đai dẹt. Optibelt RB — dòng dây đai nhiều rãnh dọc (V-Ribbed Belt / Poly-V Belt) — chính là giải pháp kỹ thuật đáp ứng cả hai yêu cầu đó.
Dây Đai Nhiều Rãnh Dọc (Poly-V) Là Gì?
Dây đai nhiều rãnh dọc (tiếng Anh: V-Ribbed Belt, Multi-Ribbed Belt, Poly-V Belt, hay Micro-V Belt) là loại đai truyền động có thiết kế mỏng và phẳng với nhiều rãnh hình V song song chạy dọc theo chiều dài đai ở mặt tiếp xúc với puly. Các rãnh V nhỏ này ăn khớp vào các rãnh tương ứng trên puly đặc biệt (ribbed pulley / poly-V pulley).
Cấu trúc này mang lại sự kết hợp độc đáo:
- Bề mặt tiếp xúc lớn → lực bám và khả năng truyền công suất cao như đai V
- Thân đai mỏng và linh hoạt → uốn cong được trên puly đường kính rất nhỏ, chạy qua back-bend idler và truyền động serpentine
Cấu Tạo Vật Liệu
| Lớp cấu tạo | Vật liệu |
|---|---|
| Sợi chịu lực tiêu chuẩn | Sợi tổng hợp cường độ cao trải rộng toàn bộ chiều rộng đai |
| Sợi đàn hồi (EP variants) | Sợi polyamide đàn hồi cao — tự căng lực, không cần bộ căng đai |
| Hợp chất rãnh | Cao su gia cường sợi, kháng mài mòn cao (nền polychloroprene) |
| Thiết kế profile | Rãnh V song song theo chiều dọc đai |

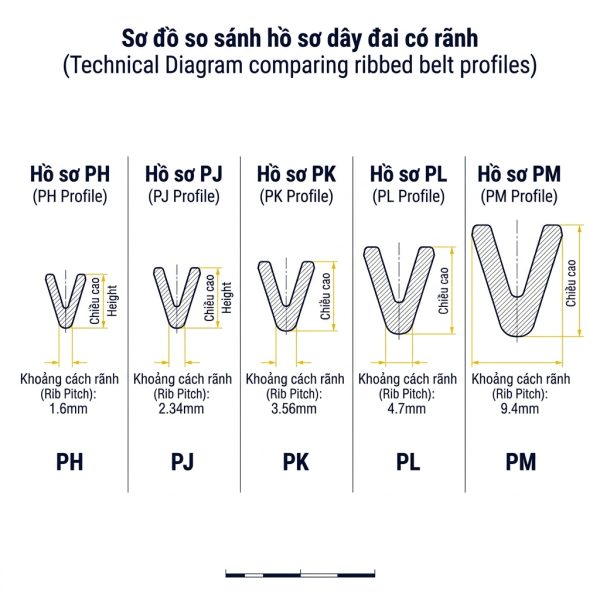

Bảng Profile Kỹ Thuật Đầy Đủ
| Profile | Bước rãnh (s) | Chiều cao (h) | Đường kính puly tối thiểu | Dải chiều dài tiêu chuẩn |
|---|---|---|---|---|
| PH | 1,60 mm | 2,50 mm | 13 mm | 698 – 2.155 mm |
| PJ | 2,34 mm | 3,50 mm | 20 mm | 280 – 2.489 mm |
| PK | 3,56 mm | 4,60 mm | 45 mm | 630 – 2.845 mm |
| PL | 4,70 mm | 7,00 mm | 75 mm | 954 – 6.096 mm |
| PM | 9,40 mm | 13,00 mm | 180 mm | 2.286 – 15.266 mm |
💡 Cách đọc ký hiệu:
6PJ 1270= 6 rãnh × profile PJ × chiều dài 1270 mm. Số rãnh ảnh hưởng trực tiếp đến công suất truyền tải.
Thông Số Kỹ Thuật Tổng Quan
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ | -40°C đến +80°C (tối đa +90°C) |
| Hiệu suất | Lên đến 97% |
| Tiêu chuẩn | ISO 9982, DIN 7867, RMA/MPTA IP-26 |
| Back-bend idler | Tương thích — phù hợp truyền động serpentine |
| Bảo trì | Không cần căng chỉnh; phiên bản EP tự căng hoàn toàn |
| Tùy chọn đặc biệt | Dẫn điện tĩnh điện; kháng điện áp cao (theo yêu cầu) |
6 Ưu Điểm Vượt Trội Của Optibelt RB
1. Puly Đường Kính Cực Nhỏ — Thiết Kế Truyền Động Siêu Gọn
Profile PH cho phép vận hành trên puly chỉ 13 mm đường kính — nhỏ hơn nhiều so với bất kỳ loại dây curoa hình V nào. Đây là yếu tố then chốt cho các thiết bị điện gia dụng (máy giặt, máy sấy) và máy công cụ CNC nhỏ gọn.
2. Truyền Động Serpentine — Một Đai Kéo Nhiều Phụ Tải
Khả năng uốn qua back-bend idler (puly căng bên ngoài) cho phép một sợi đai duy nhất kéo đồng thời nhiều phụ tải (máy phát điện, bơm nước, bơm trợ lực lái, máy nén điều hòa không khí…) — phổ biến trong hệ phụ trợ động cơ ô tô.
3. Phiên Bản Tự Căng Lực (EP Variants — EPH, EPJ, EPK)
Sợi polyamide đàn hồi đặc biệt giúp đai tự duy trì lực căng tối ưu mà không cần bộ căng đai (tensioner) hay bánh đai căng phụ. Loại bỏ hoàn toàn một chi tiết cơ khí — giảm số lượng phụ tùng, giảm trọng lượng hệ thống và đơn giản hóa thiết kế.
4. Vận Hành Cực Êm Ái — Tiếng Ồn Thấp
Bề mặt tiếp xúc lớn phân bố đều trên nhiều rãnh nhỏ giúp giảm rung động và tiếng ồn xuống mức thấp nhất — quan trọng với máy móc trong văn phòng, thiết bị y tế và máy công cụ chính xác.
5. Đai Hai Mặt — Truyền Lực Từ Cả Hai Bề Mặt
Phiên bản Double-Ribbed (rãnh cả hai mặt, profile PK/PL) cho phép truyền động theo cả hai chiều từ một sợi đai — thiết kế linh hoạt hơn cho các hệ truyền động serpentine phức tạp.
6. Dải Ứng Dụng Rộng Từ Micro Đến Công Nghiệp Nặng
- Profile PH (puly 13mm): Máy gia dụng, máy in, thiết bị y tế
- Profile PJ/PK: Ô tô, máy công cụ, quạt
- Profile PL/PM (đến 15m chiều dài): Băng tải công nghiệp lớn, máy in công nghiệp
Ứng Dụng Theo Ngành
| Ngành | Profile phổ biến | Ứng dụng cụ thể |
|---|---|---|
| Ô tô & thương mại | PK, PL | Dẫn động phụ trợ động cơ (alternator, A/C, power steering) |
| Băng tải & logistics | PL, PM | Băng tải thẳng, cong, phân loại hàng, tích lũy (CONVEYOR POWER) |
| Máy điện gia dụng | PH, PJ | Máy giặt, máy sấy, máy hút bụi |
| Máy nông nghiệp | PJ, PK | Máy cắt cỏ, máy xới đất cỡ nhỏ |
| Công nghiệp thực phẩm | PK, PL | Dây chuyền đóng gói, máy bơm vệ sinh |
| Máy công cụ CNC | PH, PJ | Trục chính tốc độ cao cần ít rung |
Mua Dây Đai Nhiều Rãnh Dọc Optibelt RB (Poly-V) Chính Hãng Ở Đâu?
Để đảm bảo hiệu suất hoạt động tốt nhất cho máy móc, quý khách hàng cần lựa chọn dòng sản phẩm Optibelt chính hãng Đức, tránh mua phải các dòng sản phẩm nhái, hàng giả kém chất lượng trên thị trường.
Công ty TNHH Dịch Vụ Kỹ Thuật Phước Toàn là nhà cung cấp uy tín các dòng dây đai truyền động Optibelt tại Việt Nam. Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng Optibelt 100% với đầy đủ CO/CQ từ nhà sản xuất.
- Đầy đủ dải kích thước chiều dài (610mm – 3480mm) và hỗ trợ cắt chiều rộng đai theo yêu cầu cụ thể của khách hàng.
- Dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ thiết kế hệ truyền động phù hợp nhất với nhu cầu sử dụng thực tế của bạn.
